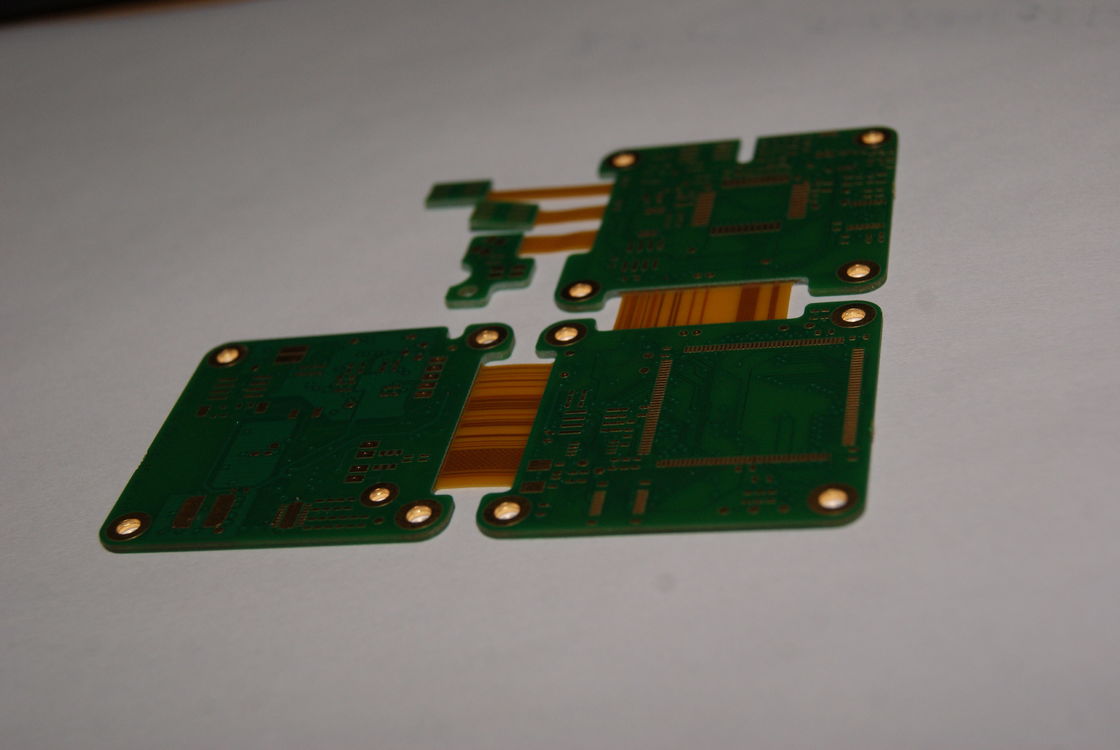

چهار لایه سخت انعطاف پذیر صفحه مدار چاپی SMD BGA DIP اجزای 1-8 انعطاف پذیری

توضیحات محصول:

PCB ریجید فلکس بهترین‌های هر دو دنیا را در قلمرو بردهای مدار چاپی ترکیب می‌کند و استحکام یک PCB ریجید را با سازگاری یک PCB انعطاف‌پذیر ارائه می‌دهد. این محصول نوآورانه برای پاسخگویی به طیف گسترده‌ای از کاربردها که محدودیت فضا و دوام عوامل کلیدی هستند، طراحی شده است. با ابعاد 41.55*131 میلی‌متر، این برد مدار انعطاف‌پذیر ریجید فشرده است اما قادر به جای دادن مدارهای پیچیده و قطعات است و آن را به گزینه‌ای ایده‌آل برای دستگاه‌های الکترونیکی پیچیده تبدیل می‌کند.

یکی از ویژگی‌های برجسته PCB ریجید فلکس، شعاع خمش آن است که از 0.5 تا 10 میلی‌متر متغیر است. این ویژگی بخشی جدایی‌ناپذیر از انعطاف‌پذیری برد است و به آن اجازه می‌دهد تا بدون به خطر انداختن عملکرد یا یکپارچگی آن، برای جا دادن در فضاهای تنگ خم و شکل داده شود. قابلیت خم شدن و شکل دادن به برد با درجه انعطاف‌پذیری آن که 1 تا 8 برابر است، بیشتر تقویت می‌شود. این انعطاف‌پذیری جنبه‌ای حیاتی از برد مدار چاپی قابل خم شدن است و تضمین می‌کند که می‌تواند چرخه‌های خم شدن متعدد را هم در طول فرآیند مونتاژ و هم در طول عمر محصول نهایی تحمل کند.

هنگامی که صحبت از قابلیت اطمینان و عملکرد به میان می‌آید، پرداخت سطح PCB ریجید فلکس نقش محوری ایفا می‌کند. این برد با HASL LF (سطح‌بندی لحیم‌کاری هوای گرم بدون سرب) پرداخت شده است که یک عملیات سطحی سازگار با محیط زیست است و سطح قابل اعتمادی را برای لحیم‌کاری فراهم می‌کند و در عین حال با مقررات زیست‌محیطی فعلی مطابقت دارد. این پرداخت سطح نه تنها لحیم‌پذیری عالی را تضمین می‌کند، بلکه با جلوگیری از اکسیداسیون و محافظت در برابر خوردگی، قابلیت اطمینان طولانی‌مدت برد را افزایش می‌دهد.

تنوع PCB ریجید فلکس با قابلیت‌های پانچ پروفیل آن بیشتر نشان داده می‌شود. با گزینه‌هایی مانند مسیریابی، برش V و پخ‌زنی، برد را می‌توان به دقت شکل داد و کانتور کرد تا نیازهای خاص برنامه‌های مختلف را برآورده کند. مسیریابی امکان اشکال و کانتورهای پیچیده را فراهم می‌کند، برش V خطوط تمیز و مستقیمی را ایجاد می‌کند که برای ایجاد پنل‌های جداگانه در همان برد ایده‌آل هستند، و پخ‌زنی لبه‌های PCB را برای درج کانکتور یا سایر الزامات رابط آماده می‌کند. این تکنیک‌های پروفیل‌بندی تضمین می‌کنند که PCB ریجید فلکس را می‌توان برای مطابقت با مشخصات دقیق طراحی مورد نیاز برای هر پروژه سفارشی کرد.

به عنوان یک PCB انعطاف‌پذیر-قابل خم شدن، این محصول برای ادغام یکپارچه مدارهای ریجید و فلکس مهندسی شده است و راه‌حلی یکپارچه را ارائه می‌دهد که نیاز به کانکتورها و کابل‌ها را کاهش می‌دهد. این ادغام نه تنها طراحی کلی را ساده می‌کند، بلکه عملکرد الکتریکی را با کاهش تعداد نقاط اتصال که می‌توانند نقاط شکست بالقوه باشند، بهبود می‌بخشد. PCB ریجید فلکس به ویژه در کاربردهایی که قابلیت اطمینان در آنها بسیار مهم است، مانند هوافضا، دستگاه‌های پزشکی و فناوری پوشیدنی، که در آن برد ممکن است در معرض حرکت یا خم شدن مکرر باشد، مفید است.

به طور خلاصه، PCB ریجید فلکس به عنوان یک راه‌حل پیچیده و با کارایی بالا که نیازهای در حال تحول الکترونیک مدرن را برآورده می‌کند، برجسته است. با ابعاد فشرده، شعاع خمش انعطاف‌پذیر، قابلیت‌های خم شدن متعدد، پرداخت سطح سازگار با محیط زیست و گزینه‌های پروفیل‌بندی دقیق، نشان‌دهنده پیشرفت قابل توجهی در فناوری PCB است. این برد مدار چاپی قابل خم شدن نه تنها برای برآورده کردن الزامات سختگیرانه محصولات الکترونیکی امروزی طراحی شده است، بلکه راه را برای نوآوری‌های فردا هموار می‌کند.

ویژگی‌ها:

• نام محصول: PCB ریجید فلکس
• نوع محصول: مونتاژ PCB
• قطعات: SMD، BGA، DIP و غیره.
• پانچ پروفیل: مسیریابی، برش V، پخ‌زنی
• پرداخت سطح: HASL LF
• تعداد لایه‌ها: 4 لایه
• ویژگی کلیدی: برد مدار چاپی تاشو
• ویژگی کلیدی: برد مدار چاپی انعطاف‌پذیر ریجید
• ویژگی کلیدی: برد مدار چاپی قابل خم شدن

پارامترهای فنی:

کاربردها:

PCB ریجید فلکس، شگفتی الکترونیک مدرن، نوع محصولی است که به دسته مونتاژ PCB تعلق دارد و تطبیق‌پذیری و قابلیت اطمینان بی‌نظیری را نشان می‌دهد. این محصول بهترین ویژگی‌های بردهای مدار چاپی ریجید و انعطاف‌پذیر را ادغام می‌کند و در نتیجه یک برد سیم‌کشی ریجید فلکس برتر ایجاد می‌کند که نیازهای متعدد مناسبت‌ها و سناریوهای کاربردی را برآورده می‌کند. با قابلیت‌هایی از 1 تا 28 لایه، برای برآورده کردن سخت‌ترین الزامات دستگاه‌های الکترونیکی پیچیده امروزی مهندسی شده است.

یکی از ویژگی‌های تعیین‌کننده PCB ریجید فلکس، ویژگی چگالی بالای محلی آن است که به آن اجازه می‌دهد مدارهای پیچیده را در یک فرم فاکتور فشرده پشتیبانی کند و آن را برای کاربردهای با دقت بالا ایده‌آل می‌سازد. این امر به ویژه در صنایعی که فضا در اولویت است، مانند هوافضا یا دستگاه‌های پزشکی، مفید است. دقت PCB ریجید فلکس با تلرانس انحراف موقعیت سوراخ ±0.05 میلی‌متر بیشتر تقویت می‌شود و از هم‌ترازی دقیق و قابلیت اطمینان اتصال در پیکربندی‌های چند لایه اطمینان حاصل می‌کند.

تکنیک مته پشتی که در فرآیند تولید PCB ریجید فلکس به کار می‌رود، استاب‌های ویا اضافی را حذف می‌کند و یکپارچگی سیگنال و عملکرد را در کاربردهای با سرعت بالا بهبود می‌بخشد. این امر این بردها را به ویژه برای تجهیزات ارتباطی، سیستم‌های دفاعی و لوازم جانبی کامپیوتر که به انتقال سیگنال قوی و با سرعت بالا نیاز دارند، مناسب می‌سازد.

برای اطمینان از طول عمر و عملکرد بردهای مدار چاپی ریجید فلکس، انواع عملیات سطحی در دسترس هستند، از جمله ENIG (نیکل الکترولس طلا غوطه‌وری)، OSP (نگهدارنده‌های لحیم‌پذیری آلی)، طلا غوطه‌وری، قلع و نقره. این عملیات نه تنها PCB را از خوردگی محافظت می‌کنند، بلکه لحیم‌پذیری و عملکرد الکتریکی را نیز بهبود می‌بخشند. بنابراین، چه یک دستگاه پوشیدنی مصرفی باشد و چه یک سیستم کنترل حیاتی خودرو، PCB ریجید فلکس در برابر چالش‌های محیطی با دوام بی‌نظیر مقاومت می‌کند.

سناریوهای کاربردی برای PCBهای ریجید فلکس متنوع هستند. آنها به طور یکپارچه در طرح‌های فشرده و از نظر مکانیکی پیچیده گوشی‌های هوشمند مدرن، دوربین‌ها و فناوری پوشیدنی ادغام می‌شوند. ساختار منحصر به فرد آنها به آنها اجازه می‌دهد تا در حین استفاده یا نصب خم شوند و اشکال و حرکات غیرمتعارف را در طراحی محصول تطبیق دهند. علاوه بر این، در صنایعی مانند دفاع و هوافضا، برد سیم‌کشی ریجید فلکس به دلیل توانایی آن در مقاومت در برابر شرایط شدید و در عین حال حفظ عملکرد ثابت، مورد ستایش قرار می‌گیرد.

به طور خلاصه، سازگاری محصول PCB ریجید فلکس با انواع عملیات، دقت در موقعیت‌یابی سوراخ‌ها و قابلیت پیکربندی در لایه‌های متعدد، آن را به یک جزء جدایی‌ناپذیر در طیف گسترده‌ای از کاربردهای الکترونیکی تبدیل می‌کند. مناسب بودن آن برای محیط‌های با چگالی بالا، قابلیت اطمینان بالا و محیط‌های پرتقاضا تضمین می‌کند که این محصول همچنان ستون فقرات تکامل مونتاژهای الکترونیکی فشرده، کارآمد و بادوام باقی می‌ماند.

سفارشی‌سازی:

خط تولید PCB فلکس ریجید ما خدمات جامع سفارشی‌سازی محصول را برای برآورده کردن الزامات طراحی خاص شما ارائه می‌دهد. با پرداخت سطح HASL LF، بردهای ما لحیم‌پذیری قابل اعتماد و عمر مفید طولانی را تضمین می‌کنند. برد سیم‌کشی ریجید فلکس را می‌توان به ابعاد مورد نیاز شما سفارشی کرد، با اندازه استاندارد 41.55*131 میلی‌متر.

هنگامی که صحبت از انتخاب مواد به میان می‌آید، ما گزینه‌هایی مانند FR4، پلی‌imide و PET را برای پاسخگویی به کاربردها و انعطاف‌پذیری‌های مختلف ارائه می‌دهیم. برد سیم‌کشی ریجید قابل خم شدن ما را می‌توان با 1 تا 28 لایه (لایه PCB) طراحی کرد که امکان مدارهای پیچیده و چندکارکردی را در یک بسته فشرده فراهم می‌کند.

ما اهمیت دقت را درک می‌کنیم، به همین دلیل است که ما حداقل مسیر/فاصله 0.1 میلی‌متر را ارائه می‌دهیم و اتصالات با چگالی بالا و عملکرد الکتریکی برتر را برای نیازهای PCB ریجید فلکس شما تضمین می‌کنیم.

پشتیبانی و خدمات:

PCBهای ریجید فلکس دوام بردهای مدار چاپی ریجید را با انعطاف‌پذیری مدارهای فلکس ترکیب می‌کنند و اطمینان می‌دهند که محصول شما می‌تواند در برابر تنش‌های کاربردهای خم شدن استاتیک و دینامیک مقاومت کند. پشتیبانی فنی و خدمات ما برای محصولات PCB ریجید فلکس برای ارائه بالاترین سطح کمک از مرحله طراحی اولیه تا مرحله تولید نهایی به شما طراحی شده است.

پشتیبانی ما با مشاوره طراحی آغاز می‌شود، جایی که کارشناسان ما از نزدیک با شما همکاری می‌کنند تا اطمینان حاصل شود که طراحی PCB ریجید فلکس شما برای تولید و عملکرد بهینه شده است. ما راهنمایی‌هایی در مورد انتخاب مواد، چیدمان لایه‌ها، مسیریابی مسیرها و انتقال فلکس به ریجید، در میان سایر ملاحظات طراحی ارائه می‌دهیم.

پس از نهایی شدن طراحی شما، ما خدمات نمونه‌سازی جامع را ارائه می‌دهیم. این به شما امکان می‌دهد PCBهای ریجید فلکس خود را قبل از رفتن به تولید در مقیاس کامل آزمایش و تأیید کنید. سرویس نمونه‌سازی ما تضمین می‌کند که هرگونه مشکل بالقوه در مراحل اولیه فرآیند توسعه شناسایی و اصلاح می‌شود.

برای پشتیبانی تولید، ما از تکنیک‌های ساخت پیشرفته برای برآورده کردن الزامات شما برای هندسه‌های پیچیده و اتصالات با چگالی بالا استفاده می‌کنیم. ما اطمینان می‌دهیم که هر PCB ریجید فلکس با بالاترین استانداردهای کیفیت، با آزمایش‌های دقیق و معیارهای کنترل کیفیت در محل تولید می‌شود.

خدمات پس از تولید ما شامل پشتیبانی مونتاژ است، جایی که ما می‌توانیم در ادغام PCBهای ریجید فلکس شما با سایر قطعات کمک ارائه دهیم. ما همچنین راهنمایی‌هایی در مورد جابجایی و نصب صحیح برای به حداکثر رساندن طول عمر و قابلیت اطمینان محصول شما ارائه می‌دهیم.

در صورتی که با PCBهای ریجید فلکس خود با چالش‌هایی روبرو شدید، تیم پشتیبانی فنی پاسخگوی ما آماده است تا با عیب‌یابی و حل سریع و کارآمد هرگونه مشکل به شما کمک کند. ما متعهد به ارائه خدمات عالی به مشتریان و اطمینان از رضایت کامل شما از محصولات و خدمات ما هستیم.
