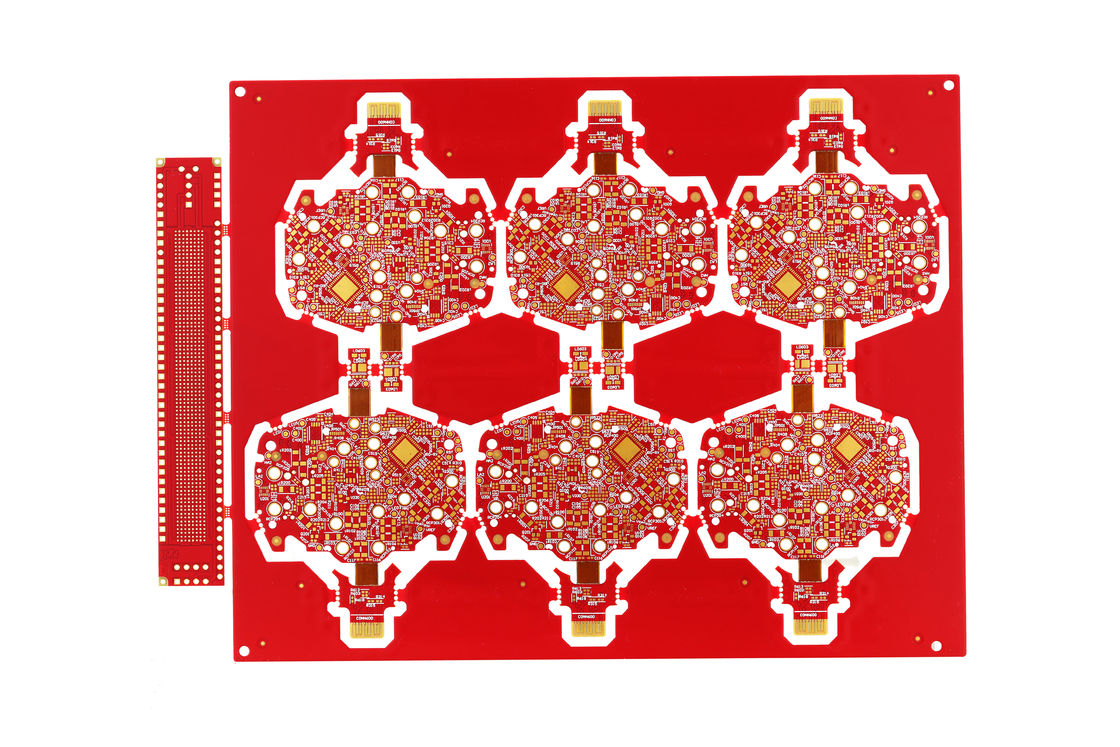

صفحه PCB انعطاف پذیر محکم 4 لایه با دقت ردیابی / فضایی

توضیحات محصول:

محصول PCB Rigid Flex ترکیبی قابل توجه از پایداری ارائه شده توسط دیسک های چاپی سخت سنتی (PCB) و انعطاف پذیری انعطاف پذیر مدارها را نشان می دهد.این تکنولوژی ترکیبی شامل عناصر از هر دو مدارهای سخت و انعطاف پذیر استاین کار ابعاد جدیدی را برای طراحان الکترونیک باز می کند.ارائه انعطاف پذیری مورد نیاز برای اجزای پایدار در کنار انعطاف پذیری مورد نیاز برای مجموعه های پیچیده الکترونیکی.

تخته سیم کشی چاپی سخت و انعطاف پذیر با حداقل مشخصات ردیابی / فضای 0.1 میلی متر طراحی شده است ، که محل قرار دادن قطعات با چگالی بالا و طراحی فشرده و کارآمد را تضمین می کند.با توانایی پشتیبانی از تعداد لایه های PCB از 1 تا 28 لایه، مشخص است که این تخته ها برای پذیرش پیچیدگی ها و عملکردهای مختلف طراحی شده اند و برای کاربردهای متعدد در صنایع مختلف مناسب هستند.

به عنوان یک نوع محصول طبقه بندی شده تحت PCB Assembly، این PCB Rigid Flex بیش از یک تخته برهنه است؛ این یک راه حل جامع است که شامل ادغام اجزای مختلف است.فرآیند مونتاژ از تکنولوژی پیشرفته برای قرار دادن دستگاه های نصب شده بر روی سطح (SMD) استفاده می کند، آرایه های شبکه توپ (BGAs) ، بسته های دوگانه در خط (DIPs) ، و سایر اجزای الکترونیکی با دقت و قابلیت اطمینان. The inclusion of these components makes the product a ready-to-use electronic foundation for a myriad of applications that require both the stability of rigid areas and the flexibility of bendable segments.

تخته مدار انعطاف پذیر سخت با توجه دقیق به جزئیات ساخته شده است و از تکنیک های مختلف سوراخ کردن پروفایل مانند مسیریابی ، V-CUT و beveling استفاده می کند.این روش ها تضمین می کنند که شکل و شکل تخته با مشخصات دقیق باشد، تسهیل یکپارچه سازی در مونتاژ محصول نهایی. مسیریابی برای برش و اشکال پیچیده استفاده می شود، V-CUT برای ایجاد جداسازی آسان از چندین تخته،و منحنی برای لبه های زاویه ای که باعث آسان شدن ورودی PCB ها به کانکتورها می شود.

با ساخت هیبریدی آن، صفحه مدار چاپی خم پذیر یک راه حل ایده آل برای برنامه های کاربردی با محدودیت های فضایی یا جایی که حرکت و انعطاف پذیری ضروری است.بخش های سخت یک پایه پایدار برای قطعات سنگین یا تولید گرما فراهم می کنند، در حالی که دم های انعطاف پذیر می توانند خم شده یا پیچیده شوند تا ارتباطات لازم را بدون به خطر انداختن یکپارچگی مسیرهای الکتریکی تشکیل دهند.این ویژگی پویا از PCB Rigid Flex اجازه می دهد تا آن را تا به جای تنگ است یا پیچ و خم می شود، حذف نیاز به اتصال و کابل های متعدد، در نتیجه کاهش اندازه و وزن کلی محصول.

قابليت سازي سي پي آي ريجيد فلکس فقط به شکل فيزيکي اش محدود نيستبا توانایی حفظ یک سطح بالا از یکپارچگی سیگنال حتی در پیچیدهاین باعث می شود که این محصول یک انتخاب عالی برای دستگاه های الکترونیکی پیچیده باشد که در آن عملکرد و قابلیت اطمینان بسیار مهم است.

تضمین کیفیت یک جنبه مرکزی از فرآیند تولید برای PCB Rigid Flex است.هر تخته مورد آزمایش و بازرسی دقیق قرار می گیرد تا اطمینان حاصل شود که بالاترین استانداردهای قابلیت اطمینان و عملکرد را برآورده می کنداین کنترل دقیق کیفیت تضمین می کند که هر یک از کارت های سیم کشی پرینت شده Rigid Flex به حداکثر توانایی خود عمل کنند.ارائه یک پایه الکترونیکی قابل اعتماد و طولانی مدت برای هر برنامه ای که برای آن طراحی شده است.

به طور خلاصه، محصول PCB Rigid Flex یک انتخاب استثنایی برای طراحان است که نیاز به دقت مکانیکی یک صفحه سخت با مزیت انعطاف پذیری دارند.حداقل ردی / فضای آن 0.1ميلي متر، امکان ادغام 1-28 لايه، مونتاژ پيشرفته با قطعات SMD، BGA، DIP و استفاده از تکنیک های سوراخ کردن پروفایل،محصولی با عملکرد بالا که در پیشروی تکنولوژی PCB قرار دارد.

ویژگی ها:

• نام محصول: PCB های انعطاف پذیر و سفت
• انحراف موقعیت سوراخ: ±0.05mm
• شعاع خم: 0.5-10mm
• اجزای: SMD، BGA، DIP، و غیره.
• حداقل ردی / فضای: 0.1mm
• انعطاف پذیری: 1-8 برابر
• صفحه مدار چاپی انعطاف پذیر
• تخته سیم کشی چاپی محکم و انعطاف پذیر
• PCB انعطاف پذیر

پارامترهای فنی:

کاربردها:

PCB Rigid Flex، یا Bendable Rigid Printed Wiring Board، شگفتی در صنعت قطعات الکترونیکی است، که بهترین ویژگی های دیسک های محکم و انعطاف پذیر را ترکیب می کند.طراحی شده برای انعطاف پذیری، این محصول برای طیف گسترده ای از کاربردهای مختلف مناسب است، مناسب برای موقعیت های مختلف و سناریوهای مختلف که PCB های سنتی ممکن است کافی نباشد.آن را فراهم می کند پیچیدگی و اتصال کافی برای سیستم های الکترونیکی پیچیده.

یکی از برجسته ترین ویژگی های این صفحه مدار چاپی انعطاف پذیر است که می تواند از 1 تا 8 بار مورد استفاده قرار گیرد.این ویژگی باعث می شود آن را ایده آل برای برنامه های کاربردی که در آن هیئت مدیره باید مطابق با یک شکل خاص و یا متناسب در فضاهای نامنظمانعطاف پذیری همچنین اجازه می دهد تا برای برنامه های کاربردی پویا که در آن هیئت مدیره ممکن است نیاز به خم شدن در طول استفاده، پذیرای حرکات مکانیکی در داخل دستگاه بدون قربانی عملکرد و یا قابلیت اطمینان.

علاوه بر این، شعاع خم این تخته ها کاملاً سازگار است، از 0.5mm تنگ تا 10mm سخاوتمندانه تر.این محدوده تضمین می کند که آیا برنامه نیاز به خم های تیز یا منحنی های ملایم، صفحه مدار چاپی انعطاف پذیر می تواند فشار را بدون به خطر انداختن یکپارچگی ساختاری یا عملکرد الکتریکی آن تحمل کند. ابعاد این صفحه ها دقیقاً 41.55*131 میلی متر است،که به سازگاری آنها در محیط های محدود اندازه می گوید.

مفهوم sanforization همچنین برای این PCB ها اعمال می شود، با مناطق محلی با تراکم بالا و تکنیک های حفاری عقب برای افزایش یکپارچگی سیگنال و کاهش سر و صدا استفاده می شود.این ویژگی به ویژه در کاربردهایی که سیگنال های با سرعت بالا یک استاندارد هستند مفید است، و حفظ وضوح سیگنال مهم است.این مناطق از تراکم بالا اجازه می دهد تا برای اجزای بیشتر قرار داده شود در یک منطقه کوچکتر در حالی که حفاری پشت کمک می کند در کاهش ظرفیت انگل و جلب.

کاربردهای PCB Rigid Flex بسیار گسترده است، در صنعت پزشکی برای مانیتورهای پوشیدنی و تجهیزات تصویربرداری، در هوافضا برای کنترل کابین و ابزار،و در ارتش برای خشندستگاه های الکترونیکی مصرفی نیز از این تکنولوژی بهره مند می شوند، با گوشی های هوشمند تاشو، ساعت های هوشمند،و دوربین های پیچیده با استفاده از راه حل های سفارشی که این PCB ها ارائه می دهندعلاوه بر این، کاربردهای خودرو، جایی که فضا در پریمیوم است و قابلیت اطمینان در شرایط استرس بسیار مهم است، سناریوهای ایده آل برای پیاده سازی فناوری PCB Rigid Flex هستند.

به طور خلاصه، محصول PCB Rigid Flex یک راه حل نمونه ای برای سناریوهای مورد نیاز بسته بندی با چگالی بالا، قابلیت اطمینان استثنایی،و توانایی منحصر به فرد برای رابط بین اجزای ثابت و پویاویژگی های چند لایه ای، انعطاف پذیری، شعاع خم قابل تغییر و ابعاد دقیق، همراه با sanforization،آن را به یک انتخاب برای نوآوری های پیشرفته الکترونیکی در بسیاری از صنایع تبدیل کنید.

سفارشی سازی:

در شرکت ما، ما در ارائه خدمات سفارشی سازی محصولات سطح بالا برای محصولات PCB Flex Rigid تخصص داریم،که به طور هوشمندانه مزایای انعطاف پذیری و سفتی را در یک راه حل ترکیب می کند. گزینه های بوردهای مداری انعطاف پذیر ما با طیف گسترده ای از ویژگی های سفارشی شده برای پاسخگویی به نیازهای خاص شما ارائه می شود.

ما طیف گسترده ای از لایه های PCB را ارائه می دهیم، از 1-28 لایه، اطمینان حاصل کنید که آیا پروژه شما ساده یا پیچیده است،ما قادر به ارائه پیکربندی دقیق PCB سخت و انعطاف پذیر شما نیاز دارید.

درک اهمیت انعطاف پذیری در برخی از برنامه های کاربردی،صفحه مدار انعطاف پذیر سخت ما می تواند طراحی شده است برای مقاومت 1-8 بار خم کردن بدون به خطر انداختن یکپارچگی ارتباطات الکتریکیاین ویژگی باعث می شود محصولات ما مناسب برای برنامه های کاربردی پویا که در آن حرکت یک عامل است.

وقتی صحبت از مواد می شود، ما انتخاب هایی را ارائه می دهیم که شامل FR4، Polyimide، و PET می شود، به شما اجازه می دهد زیربنای ایده آل را بر اساس محصول شما انتخاب کنیدو الزامات مکانیکی. این تنوع مواد تضمین می کند که تخته سیم کشی چاپی محکم انعطاف پذیر شما به طور کامل با محیط عملیاتی خاص شما سازگار باشد.

خدمات قرار دادن قطعات ما قادر به پذیرش انواع مختلفی از قطعات مانند SMD، BGA، DIP و غیره است.اطمینان از اینکه PCB Rigid Flex شما با دقت و متناسب با نیازهای مدار شما پر شده است.

ما همچنین در مورد دقت موقعیت سوراخ خود را دقیق، حفظ انحراف موقعیت سوراخ ± 0.05mm،که تعهد ما را به دقت بالا و کیفیت در هر PCB سخت انعطاف ما تولید تاکید می کند.

پشتیبانی و خدمات:

محصولات PCB Rigid Flex ما با پشتیبانی فنی و خدمات جامع طراحی شده برای اطمینان از ادغام و نگهداری بدون مشکل در طول چرخه عمر آنها همراه هستند.پشتیبانی ما شامل مستندات دقیق محصول است، یک پایگاه دانش گسترده و دسترسی به طیف وسیعی از منابع فنی. مشتریان می توانند از راهنمایی تخصصی ما در مورد ملاحظات طراحی، انتخاب مواد،و توصیه های طرح برای بهینه سازی عملکرد و قابلیت اطمینان.

ما همچنین کمک های پیشرفته ی رفع مشکل را برای حل هرگونه مشکل عملیاتی که ممکن است بوجود آید ارائه می دهیم.خدمات پشتیبانی ما با هدف ارائه راه حل های سریع و موثر برای حفظ عملکرد مداوم برنامه های PCB Rigid Flex شماعلاوه بر این، ما اطلاعات به روز رسانی و ارتقا را برای به روز رسانی محصول شما با آخرین پیشرفت های فناوری PCB ارائه می دهیم.

خدمات آموزشی در دسترس هستند تا به تیم شما کمک کنند تا در مورد بهترین روش ها برای دستکاری و کار با PCB های سخت و انعطاف پذیر به سرعت پیشرفت کنند.ماژول های آموزشی ما متناسب با نیازهای نقش های مختلف در سازمان شما هستند.

لطفاً توجه داشته باشید که پشتیبانی فنی محصولات و خدمات ما در ساعات کاری استاندارد در دسترس است و ما تلاش می کنیم تا به سرعت به تمام سوالات پاسخ دهیم.ما متعهد به ارائه خدمات استثنایی و پشتیبانی برای اطمینان از موفقیت پروژه های خود را با PCB های سخت انعطاف پذیر.
