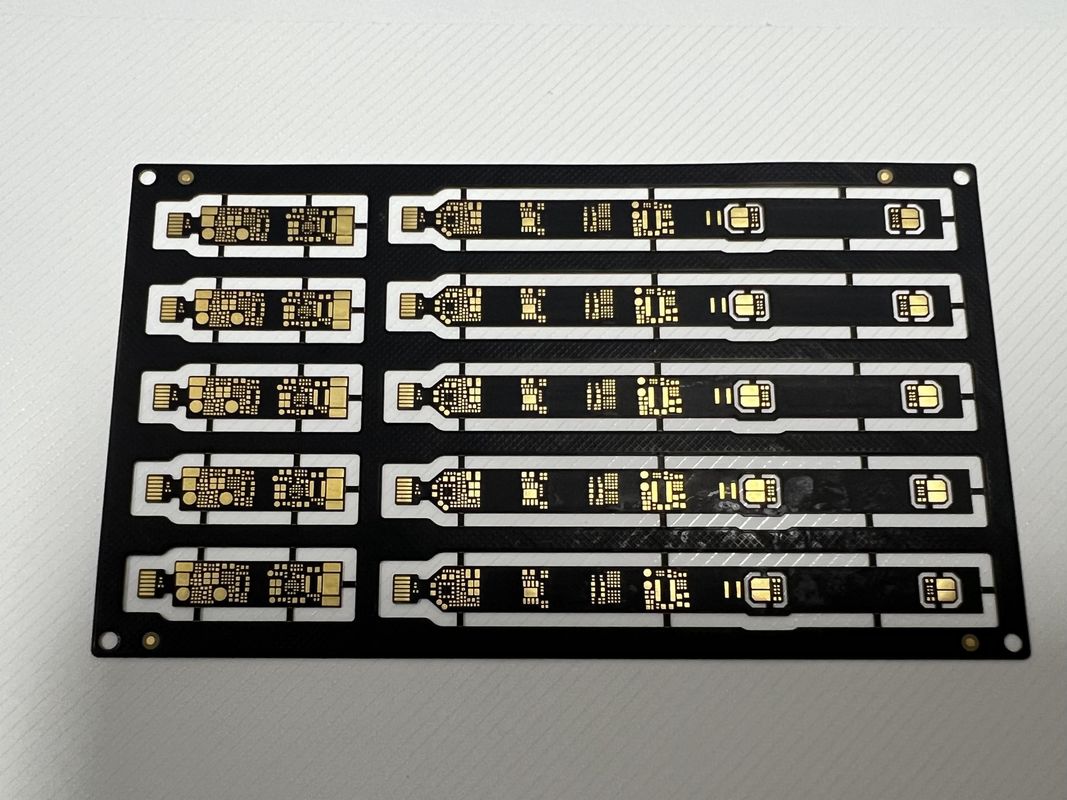

تراکم محلی Sanforized Rigid Flex PCB Assembly 4 لایه 0.1mm ردیابی با قطعات SMD BGA

توضیحات محصول:

برد مدار چاپی انعطاف‌پذیر و سخت (Rigid Flex PCB) محصولی نوآورانه است که استحکام برد مدار چاپی سنتی را با انعطاف‌پذیری فناوری مدار انعطاف‌پذیر به طور ماهرانه‌ای ترکیب می‌کند. این راه حل ترکیبی برای برآورده کردن الزامات سخت‌گیرانه الکترونیک مدرن طراحی شده است، جایی که محدودیت فضا و پیچیدگی عملکردی نیازمند رویکردی پیچیده‌تر به مدارهای چاپی است. برد مدار چاپی انعطاف‌پذیر و سخت برای کاربردهای پویا یا با انعطاف‌پذیری بالا ایده‌آل است و دوام و قابلیت اطمینان بی‌نظیری را در طیف گسترده‌ای از دستگاه‌های الکترونیکی ارائه می‌دهد.

بردهای مدار چاپی انعطاف‌پذیر و سخت ما در طیف گسترده‌ای از پیکربندی‌ها موجود هستند و گزینه‌هایی از ۱ تا ۲۸ لایه را شامل می‌شوند. این انعطاف‌پذیری تضمین می‌کند که محصولات ما می‌توانند نیازهای مختلف پیچیدگی طراحی و مشخصات عملکرد الکتریکی را برآورده کنند. چه روی یک دستگاه ساده کار کنید و چه روی یک سیستم پیچیده چند لایه، بردهای مدار چاپی انعطاف‌پذیر و سخت ما می‌توانند برای برآورده کردن نیازهای دقیق شما سفارشی شوند.

ادغام قطعات بر روی بردهای مدار چاپی انعطاف‌پذیر و سخت ما با نهایت دقت انجام می‌شود. ما انواع قطعات از جمله دستگاه‌های نصب سطحی (SMD)، آرایه‌های گوی شبکه‌ای (BGA)، بسته‌های دو ردیفه (DIP) و غیره را پشتیبانی می‌کنیم. تکنیک‌های مونتاژ پیشرفته ما اتصال ایمن و قابل اعتماد را برای تمام قطعات تضمین می‌کند که برای عملکرد و طول عمر محصول نهایی حیاتی است.

پروفیل‌سازی و سوراخ‌کاری با توجه دقیق به جزئیات انجام می‌شود و گزینه‌هایی مانند مسیریابی، برش V شکل (V-CUT) و پخ‌زنی (beveling) را ارائه می‌دهد. این فرآیندها برای اطمینان از اینکه بردهای مدار چاپی انعطاف‌پذیر و سخت به طور کامل در محفظه تعیین شده قرار می‌گیرند و با سایر اجزای مکانیکی به دقت تراز می‌شوند، حیاتی هستند. تجهیزات پیشرفته ما تضمین می‌کند که هر برد با مشخصات دقیق برش داده می‌شود و در نتیجه ظاهری صیقلی و حرفه‌ای به دست می‌آید.

انعطاف‌پذیری یک ویژگی اصلی برد مدار چاپی انعطاف‌پذیر و سخت است. محصولات ما با قابلیت تحمل ۱ تا ۸ برابر خم شدن، برای انطباق با محدودیت‌های فیزیکی محیط خود بدون به خطر انداختن عملکرد ساخته شده‌اند. این سطح از انعطاف‌پذیری برای کاربردهایی که نیاز به انطباق برد مدار چاپی با شکل خاص یا تحمل حرکت منظم دارند، ضروری است. همچنین امکانات طراحی جدیدی را برای مهندسانی که به دنبال نوآوری در فضاهای محدود هستند، فراهم می‌کند.

دقت در تولید بردهای مدار چاپی انعطاف‌پذیر و سخت بسیار مهم است. فرآیند تولید ما به گونه‌ای تنظیم شده است که اطمینان حاصل شود انحراف موقعیت سوراخ در محدوده ±۰.۰۵ میلی‌متر حفظ می‌شود. این دقت استثنایی برای قرارگیری صحیح قطعات، به ویژه برای طرح‌های با چگالی بالا با تعداد زیادی وایا (via) یا برای محصولاتی که نیاز به تراز دقیق با سایر قسمت‌های سیستم دارند، حیاتی است.

برد مدار چاپی انعطاف‌پذیر و سخت چیزی بیش از یک قطعه سخت‌افزاری است؛ این گواهی بر پیشرفت‌ها در زمینه مهندسی الکترونیک است. با ادغام مزایای فناوری‌های سخت و انعطاف‌پذیر، این بردها راه‌حلی عملی و نوآورانه ارائه می‌دهند. این محصول فقط در مورد آنچه امروز می‌تواند انجام دهد نیست، بلکه در مورد توانمندسازی طراحان و مهندسان برای پیشبرد مرزهای آنچه فردا ممکن است، است.

به طور خلاصه، برد مدار چاپی انعطاف‌پذیر و سخت نشان‌دهنده اوج فناوری بردهای مدار چاپی است. این برد استحکام و پایداری یک برد مدار چاپی سخت را در حالی که انعطاف‌پذیری یک مدار انعطاف‌پذیر را فراهم می‌کند، ارائه می‌دهد. با گزینه‌هایی برای ۱ تا ۲۸ لایه، قابلیت گنجاندن طیف وسیعی از قطعات، پروفیل‌سازی و سوراخ‌کاری دقیق، انعطاف‌پذیری قابل توجه و استانداردهای دقیق انحراف موقعیت سوراخ، این محصول به عنوان یک انتخاب همه‌کاره و قابل اعتماد برای تعداد بی‌شماری از کاربردهای الکترونیکی برجسته است.

ویژگی‌ها:

• نام محصول: برد مدار چاپی انعطاف‌پذیر و سخت
• انحراف موقعیت سوراخ: ±۰.۰۵ میلی‌متر
• تعداد لایه‌ها: ۴ لایه
• نوع محصول: مونتاژ برد مدار چاپی
• شعاع خمش: ۰.۵-۱۰ میلی‌متر
• پرداخت سطح: HASL LF
• همچنین به عنوان برد مدار چاپی سفت و انعطاف‌پذیر شناخته می‌شود
• می‌تواند به عنوان برد مدار چاپی انعطاف‌پذیر و سخت نامیده شود
• دارای فناوری برد مدار چاپی انعطاف‌پذیر و قابل خم شدن برای استفاده همه‌کاره

پارامترهای فنی:

کاربردها:

برد مدار چاپی انعطاف‌پذیر و سخت، ترکیبی از بردهای مدار چاپی سخت و اتصالات انعطاف‌پذیر، یک راه‌حل نوآورانه است که بهترین ویژگی‌های هر دو نوع برد را ترکیب می‌کند. این یک برد مدار چاپی قابل خم شدن است که برای اطمینان از پایداری در قسمت‌هایی که ساختار در آنها اولویت دارد، طراحی شده است، در حالی که انعطاف‌پذیری را برای اتصال یکپارچه بخش‌های مختلف یک دستگاه فراهم می‌کند. شعاع خمش محصول از ۰.۵ میلی‌متر تا ۱۰ میلی‌متر متغیر است که امکان خمش‌های تنگ در فضاهای فشرده را بدون به خطر انداختن یکپارچگی مدار چاپی فراهم می‌کند.

با حداکثر ۵۲ لایه (حداکثر لایه)، برد مدار چاپی انعطاف‌پذیر و سخت قادر به پشتیبانی از طرح‌های پیچیده و چند لایه است که معمولاً در دستگاه‌های الکترونیکی پیشرفته یافت می‌شوند. این سطح از انعطاف‌پذیری لایه‌بندی به ویژه در کاربردهایی مانند هوافضا، دستگاه‌های پزشکی و سیستم‌های دفاعی که فضا محدود است و نمی‌توان از عملکرد چشم‌پوشی کرد، مفید است.

ویژگی چگالی بالا محلی تضمین می‌کند که حتی در کوچکترین نواحی برد، تعداد زیادی اتصال قابل پشتیبانی است. این با ویژگی مته پشتی (back drill) همراه است که به کاهش اندوکتانس برد و بهبود یکپارچگی سیگنال کمک می‌کند، که برای کاربردهای مدار با سرعت بالا ضروری است. فرآیند سانفوریزه (sanforized) مورد استفاده در تولید بردهای مدار چاپی انعطاف‌پذیر و سخت تضمین می‌کند که هر برد الزامات اندازه دقیق را برآورده می‌کند و هرگونه تنش احتمالی بر مواد برد را از بین می‌برد و قابلیت اطمینان را تضمین می‌کند.

علاوه بر این، برد مدار چاپی انعطاف‌پذیر و سخت با تکنیک‌های متعدد پروفیل‌سازی و سوراخ‌کاری مانند مسیریابی، برش V شکل و پخ‌زنی ساخته می‌شود. این روش‌ها استقامت مکانیکی برد را افزایش می‌دهند و به سهولت مونتاژ کمک می‌کنند که به ویژه در سناریوهای تولید انبوه مهم است. به عنوان مثال، پخ‌زنی به درج روان‌تر برد مدار چاپی در اتصالات کمک می‌کند و سایش و پارگی را در طول فرآیند مونتاژ کاهش می‌دهد.

با حداقل مسیر/فاصله ۰.۱ میلی‌متر، برد مدار چاپی انعطاف‌پذیر و سخت می‌تواند قرارگیری قطعات با چگالی بالا را که به طور فزاینده‌ای در دستگاه‌های الکترونیکی مدرن ضروری است، پشتیبانی کند. این فناوری خطوط ظریف اجازه می‌دهد تا تعداد بیشتری از قطعات در واحد سطح قرار گیرند و آن را به گزینه‌ای ایده‌آل برای کاربردهایی که بهینه‌سازی فضا در آنها حیاتی است، مانند تلفن‌های هوشمند، دوربین‌ها و فناوری‌های پوشیدنی تبدیل می‌کند.

با توجه به این ویژگی‌ها، برد مدار چاپی انعطاف‌پذیر و سخت در طیف گسترده‌ای از مناسبت‌ها و سناریوها کاربرد دارد. این انتخاب اصلی برای تیم‌های مهندسی است که به دنبال راه‌حلی هستند که ترکیبی از طراحی فشرده، دوام و عملکرد بالا را نیاز دارد. چه برای نیازهای خمش پویا یک دستگاه پوشیدنی و چه برای قابلیت اطمینان بالایی که در سیستم‌های ماهواره‌ای مورد نیاز است، برد مدار چاپی انعطاف‌پذیر و سخت به عنوان یک گزینه همه‌کاره و قابل اعتماد در صنعت الکترونیک با سرعت در حال تحول برجسته است.

سفارشی‌سازی:

خدمات سفارشی‌سازی برد مدار چاپی انعطاف‌پذیر و سخت ما گزینه‌های متنوعی را برای برآورده کردن الزامات خاص برنامه شما ارائه می‌دهد. با قطعاتی مانند SMD، BGA، DIP و غیره، ما ادغام یکپارچه تمام قطعات ضروری را بر روی برد مدار چاپی انعطاف‌پذیر و سخت شما تضمین می‌کنیم. قابلیت‌های نصب انعطاف‌پذیر ما از ۱ تا ۸ برابر متغیر است تا سطوح مختلف انعطاف‌پذیری و پیچیدگی را پشتیبانی کند.

برای دستیابی به عملکرد بهینه، فرآیند سانفوریزاسیون ما شامل گزینه‌های چگالی بالا محلی و مته پشتی است که یکپارچگی سیگنال و قابلیت اطمینان برد مدار چاپی انعطاف‌پذیر و سخت شما را بهبود می‌بخشد. تکنیک‌های پروفیل‌سازی و سوراخ‌کاری مانند مسیریابی، برش V شکل و پخ‌زنی برای شکل‌دهی و اندازه‌گیری دقیق برد مدار چاپی مطابق با مشخصات دقیق شما در دسترس هستند.

پرداخت سطح برای طول عمر و عملکرد محصول شما حیاتی است. ما انواع پرداخت‌ها از جمله ENIG، OSP، طلا غوطه‌وری، قلع و نقره را برای محافظت از برد مدار چاپی انعطاف‌پذیر و سخت شما در برابر اکسیداسیون و تضمین عملکرد الکتریکی برتر ارائه می‌دهیم.

پشتیبانی و خدمات:

محصولات برد مدار چاپی انعطاف‌پذیر و سخت ما توسط طیف گسترده‌ای از پشتیبانی فنی و خدمات پشتیبانی می‌شوند که برای اطمینان از بالاترین سطح عملکرد و قابلیت اطمینان طراحی شده‌اند. تیم مهندسان باتجربه ما آماده ارائه مشاوره تخصصی در زمینه طراحی، انتخاب مواد و چیدمان برای بهینه‌سازی عملکرد برد مدار چاپی انعطاف‌پذیر و سخت شما هستند. ما خدمات تست جامع را برای تضمین اینکه برد مدار چاپی شما تمام استانداردهای صنعتی کیفیت و عملکرد را برآورده می‌کند، ارائه می‌دهیم. علاوه بر این، ما مستندات و منابع دقیقی را برای کمک به هرگونه نیاز فنی ارائه می‌دهیم. تعهد ما به رضایت مشتری تضمین می‌کند که شما بهترین پشتیبانی را در طول چرخه عمر محصول خود دریافت می‌کنید.
