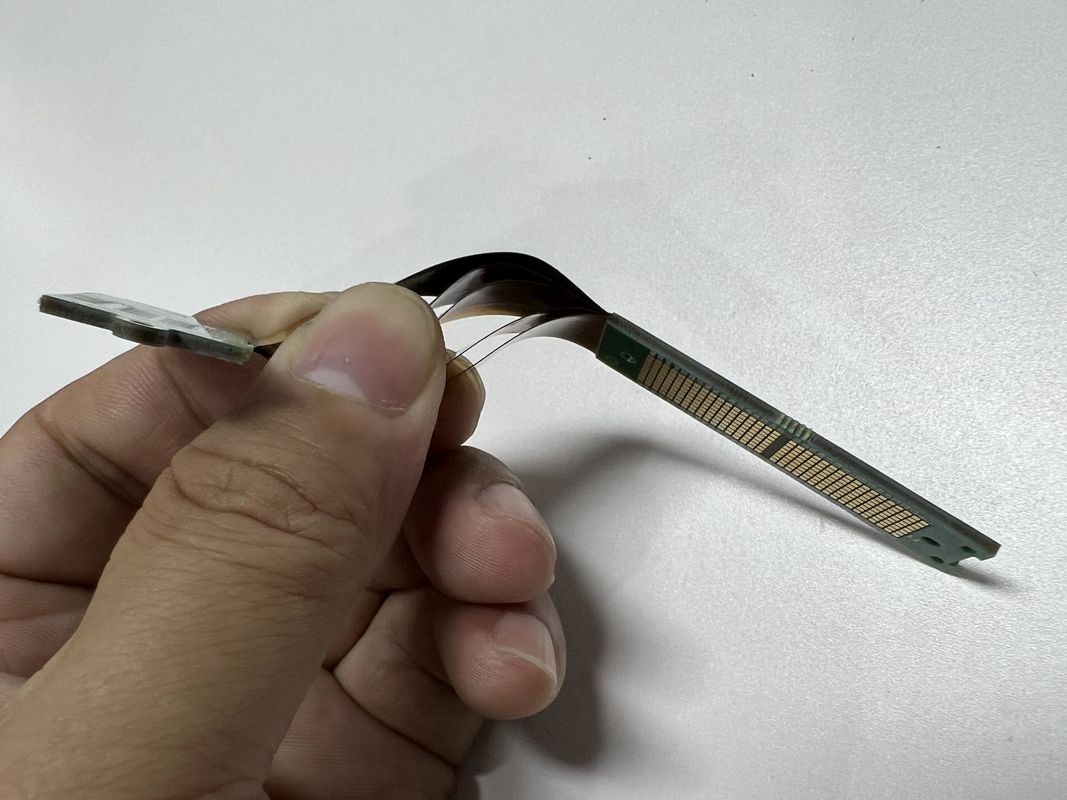

10 لایه تجمع PCB انعطاف پذیر و سخت با V CUT Routing Immersion Gold treatment

توضیحات محصول:

PCB انعطاف‌پذیر سفت و سخت، ترکیبی قابل توجه از فناوری‌های مدار سفت و سخت و انعطاف‌پذیر است که راه‌حلی منحصر به فرد برای کاربردهای الکترونیکی پیچیده ارائه می‌دهد. این ساختار هیبریدی بهترین ویژگی‌های بردهای مدار چاپی سفت و سخت (PCB) و مدارهای انعطاف‌پذیر را ادغام می‌کند و محصولی را ارائه می‌دهد که قابلیت اطمینان و دوام استثنایی را ارائه می‌دهد. PCB انعطاف‌پذیر سفت و سخت، انتخابی ایده‌آل است زمانی که به یک برد سیم‌کشی چاپی سفت و انعطاف‌پذیر نیاز دارید که بتواند در برابر نیازهای خم شدن پویا مقاومت کند و در عین حال دقت و استحکام یک PCB سنتی را حفظ کند.

این PCBها با طیف وسیعی از ۱ تا ۲۸ لایه، برای پاسخگویی به نیازهای پیچیده و چندوجهی صنایع مختلف از جمله دستگاه‌های پزشکی، هوافضا و الکترونیک مصرفی مناسب هستند. تطبیق‌پذیری لایه‌بندی PCB انعطاف‌پذیر سفت و سخت امکان کاربردهای با چگالی بالا را فراهم می‌کند، جایی که فضا و وزن عوامل مهمی هستند. آزادی طراحی ارائه شده توسط فناوری PCB انعطاف‌پذیر سفت و سخت، هندسه‌های پیچیده و طرح‌بندی‌های خلاقانه‌تر را امکان‌پذیر می‌سازد، بنابراین به مهندسان اجازه می‌دهد تا محدودیت‌های فضایی بردهای سفت و سخت معمولی را برطرف کنند.

PCB انعطاف‌پذیر سفت و سخت با طیف گسترده‌ای از قطعات از جمله دستگاه‌های نصب سطحی (SMD)، آرایه‌های گوی توپ (BGA) و بسته‌های دو ردیفه (DIP) و غیره سازگار است. این سازگاری تضمین می‌کند که این بردها می‌توانند در تعداد زیادی از مجموعه‌های الکترونیکی مدرن مورد استفاده قرار گیرند و از هر دو کاربردهای دیجیتال با سرعت بالا و سیستم‌های آنالوگ قوی پشتیبانی می‌کنند. تطبیق‌پذیری در جایگذاری قطعات، PCBهای انعطاف‌پذیر و قابل خم شدن را به انتخابی عالی برای طرح‌های پیچیده که نیاز به ترکیبی از پردازش دیجیتال سریع و اندازه‌گیری‌های آنالوگ پایدار دارند، تبدیل می‌کند.

یکی از جنبه‌های حیاتی PCB انعطاف‌پذیر سفت و سخت، توانایی آن در حفظ شعاع خمش کنترل شده، از ۰.۵ تا ۱۰ میلی‌متر است. این ویژگی برای اطمینان از طول عمر و قابلیت اطمینان بخش‌های انعطاف‌پذیر در حین استفاده ضروری است. با حفظ یکپارچگی شعاع خمش، PCB انعطاف‌پذیر سفت و سخت می‌تواند بدون به خطر انداختن عملکرد خود، تحت چرخه‌های خمش متعدد قرار گیرد. این امر آن را به ویژه در کاربردهایی که برد باید با اشکال خاصی مطابقت داشته باشد یا در حین نصب یا عملیات خم شود، ارزشمند می‌سازد.

تکنیک‌های پروفیل‌سازی و پانچ مانند مسیریابی، V-CUT و پخ‌زنی برای شکل‌دهی نهایی PCB انعطاف‌پذیر سفت و سخت و تسهیل ادغام آن در محفظه‌ها یا پوشش‌های مختلف به کار می‌روند. این تکنیک‌های دقیق، لبه‌های تمیز و ابعاد دقیق را تضمین می‌کنند و به سهولت مونتاژ و نصب در محصول نهایی کمک می‌کنند. علاوه بر این، با استفاده از این روش‌های پیشرفته پروفیل‌سازی، امکان ایجاد طرح‌های پیچیده و ویژگی‌هایی که برای عملکرد مجموعه نهایی حیاتی هستند، وجود دارد.

پردازش سطح، جنبه‌ای ضروری از تولید PCB است که بر لحیم‌پذیری و طول عمر برد تأثیر می‌گذارد. PCB انعطاف‌پذیر سفت و سخت با پوشش HASL بدون سرب (LF) تکمیل شده است که سطحی قوی و قابل اعتماد برای لحیم‌کاری قطعات فراهم می‌کند. این نوع پردازش سطح تضمین می‌کند که بردها با اجتناب از استفاده از سرب، استانداردهای زیست‌محیطی و بهداشتی را رعایت می‌کنند و در عین حال لحیم‌پذیری عالی را هم برای فرآیندهای لحیم‌کاری بدون سرب و هم با سرب حفظ می‌کنند.

به طور خلاصه، PCB انعطاف‌پذیر سفت و سخت محصولی پیچیده است که شکاف بین راه‌حل‌های مدار سفت و سخت و انعطاف‌پذیر را پر می‌کند. این محصول، استحکام و یکپارچگی ساختاری یک PCB سنتی را در کنار تطبیق‌پذیری و سازگاری یک مدار انعطاف‌پذیر ارائه می‌دهد. چه با خم‌های تنگ، پیکربندی‌های پیچیده قطعات، یا شرایط محیطی سخت روبرو باشید، PCB انعطاف‌پذیر سفت و سخت به عنوان یک گزینه قدرتمند، عملکرد و قابلیت اطمینان بی‌نظیری را ارائه می‌دهد.

ویژگی‌ها:

• نام محصول: PCB انعطاف‌پذیر سفت و سخت
• پردازش: ENIG/OSP/طلای غوطه‌وری/قلع/نقره
• قطعات: SMD، BGA، DIP، و غیره.
• شعاع خمش: ۰.۵-۱۰ میلی‌متر
• جنس: FR4، پلی‌ایمید، PET
• پروفیل‌سازی پانچ: مسیریابی، V-CUT، پخ‌زنی

پارامترهای فنی:

کاربردها:

برد سیم‌کشی چاپی انعطاف‌پذیر سفت و سخت (PWB) محصولی بسیار تطبیق‌پذیر است که به طور یکپارچه بهترین ویژگی‌های بردهای مدار چاپی سفت و سخت و انعطاف‌پذیر را ترکیب می‌کند. این طراحی نوآورانه، به ویژه به دلیل ویژگی‌های منحصر به فرد خود مانند پروفیل‌سازی پانچ — مسیریابی، V-CUT، پخ‌زنی — انعطاف‌پذیری از ۱ تا ۸ برابر، و ابعاد دقیق ۴۱.۵۵*۱۳۱ میلی‌متر، امکانات کاربردی بی‌شماری را ارائه می‌دهد. مونتاژ PCB انعطاف‌پذیر سفت و سخت برای پاسخگویی به نیازهای صنایع مختلف با فناوری بالا طراحی شده است.

یکی از سناریوهای کاربردی برجسته برای برد سیم‌کشی چاپی سفت و انعطاف‌پذیر، در صنعت هوافضا است. ترکیب نواحی سفت و سخت برای نصب قطعات و اتصالات انعطاف‌پذیر برای خم شدن و تا شدن، این PCBها را برای الکترونیک‌های پیچیده هوافضا که فضا در اولویت است و قابلیت اطمینان تحت فشار ضروری است، ایده‌آل می‌سازد. قابلیت‌های پروفیل‌سازی پانچ مانند مسیریابی و V-CUT، دقت لازم را برای قرارگیری در محفظه‌های تنگ فراهم می‌کنند، در حالی که ویژگی چگالی بالا محلی، یکپارچگی سیگنال قوی را تضمین می‌کند.

در زمینه پزشکی، PCBهای انعطاف‌پذیر سفت و سخت به طور گسترده در دستگاه‌های پوشیدنی و قابل کاشت استفاده می‌شوند. ویژگی انعطاف‌پذیری که امکان خم شدن ۱ تا ۸ برابر را فراهم می‌کند، برای دستگاه‌هایی که نیاز به انطباق با بدن انسان یا حرکت با آن دارند، مانند پروتزهای پیشرفته یا مانیتورهای انعطاف‌پذیر، حیاتی است. ویژگی سانفوریزه، به ویژه مته پشتی، قابلیت اطمینان با عملکرد بالا را در این کاربردهای حیاتی که شکست در آن‌ها قابل قبول نیست، تضمین می‌کند.

الکترونیک مصرفی حوزه دیگری است که PCBهای انعطاف‌پذیر سفت و سخت در آن ضروری شده‌اند. از گوشی‌های هوشمند گرفته تا پوشیدنی‌های انعطاف‌پذیر، این PCBها به دلیل توانایی شکل‌گیری در طرح‌های ارگونومیک که به طور یکپارچه در دستگاه‌های کوچک قرار می‌گیرند، استفاده می‌شوند. ترکیب سیم‌کشی با چگالی بالا محلی و ماهیت بادوام اما قابل خم شدن PCBها، آن‌ها را برای نسل جدید گجت‌های فشرده و پیچیده ایده‌آل می‌سازد.

سیستم‌های دفاعی نیز از استحکام و سازگاری برد سیم‌کشی چاپی انعطاف‌پذیر سفت و سخت بهره می‌برند. انعطاف‌پذیری بالا امکان طراحی‌های پویاتر برای سلاح‌های پیچیده و دستگاه‌های ارتباطی را فراهم می‌کند، در حالی که بخش‌های سفت و سخت، پشتیبانی لازم را برای قطعات حیاتی فراهم می‌کنند. تکنیک‌های پروفیل‌سازی پانچ مانند پخ‌زنی تضمین می‌کنند که این بردها می‌توانند در دستگاه‌هایی با محدودیت‌های فضایی و شکلی سخت‌گیرانه ادغام شوند.

کاربردهای خودرو، به ویژه در وسایل نقلیه مدرن با سیستم‌های الکترونیکی پیشرفته، از اندازه فشرده و قابلیت اطمینان PCBهای انعطاف‌پذیر سفت و سخت بهره می‌برند. مشخصات ابعادی ۴۱.۵۵*۱۳۱ میلی‌متر می‌تواند برای ادغام در فضاهای تنگ داخل داشبورد خودرو یا واحدهای کنترل الکترونیکی حیاتی باشد. علاوه بر این، توانایی مقاومت در برابر تنش حرکت خودرو بدون به خطر انداختن عملکرد، گواهی بر کیفیت طراحی و تولید آن‌ها است.

سفارشی‌سازی:

محصول پیشرفته ما، برد سیم‌کشی چاپی سفت و انعطاف‌پذیر (PCB انعطاف‌پذیر سفت و سخت) ، خدمات سفارشی‌سازی پیشرفته‌ای را ارائه می‌دهد که برای برآورده کردن الزامات خاص شما طراحی شده است. با ابعاد ۴۱.۵۵*۱۳۱ میلی‌متر، برد ما می‌تواند تا حداکثر ۵۲ لایه پیکربندی شود و اتصال با چگالی بالا را برای طرح‌های پیچیده تضمین می‌کند.سفارشی‌سازی PCB انعطاف‌پذیر سفت و سخت، امکان ۱ تا ۲۸ لایه را فراهم می‌کند و تعادل کاملی بین انعطاف‌پذیری و سختی را برای مطابقت با نیازهای کاربرد شما فراهم می‌آورد. پردازش سطح با HASL LF (لحیم‌کاری هوای گرم بدون سرب) انجام می‌شود که لحیم‌پذیری قابل اعتماد و سطحی صاف برای نصب قطعات را فراهم می‌کند.برای تطبیق با الزامات مختلف مونتاژ و بسته‌بندی، خدمات سفارشی‌سازی برد مدار سفت و قابل تاشو ما شامل گزینه‌های پروفیل‌سازی پانچ مانند مسیریابی، V-CUT و پخ‌زنی است که تضمین می‌کند برد به طور کامل در طرح محصول شما قرار می‌گیرد.

پشتیبانی و خدمات:محصولات PCB انعطاف‌پذیر سفت و سخت ما با پشتیبانی فنی و خدمات جامع ارائه می‌شوند تا رضایت شما و موفقیت پروژه‌هایتان را تضمین کنند. تیم متخصصان ما آماده است تا شما را در هرگونه پرسش فنی یا چالش‌هایی که ممکن است با آن روبرو شوید، یاری کند. ما مجموعه‌ای از خدمات از جمله مشاوره طراحی را ارائه می‌دهیم تا به شما در بهینه‌سازی PCB انعطاف‌پذیر سفت و سخت خود برای عملکرد و قابلیت ساخت کمک کنیم.خدمات بیشتر شامل تست الکتریکی برای تضمین عملکرد PCB، مستندات دقیق برای پشتیبانی از تلاش‌های مهندسی شما، و پشتیبانی پس از فروش برای هرگونه مشکل پس از استقرار است. تعهد ما این است که بالاترین کیفیت پشتیبانی را برای راه‌حل‌های PCB انعطاف‌پذیر سفت و سخت خود به شما ارائه دهیم و اطمینان حاصل کنیم که برنامه‌های شما به طور روان و کارآمد اجرا می‌شوند.
