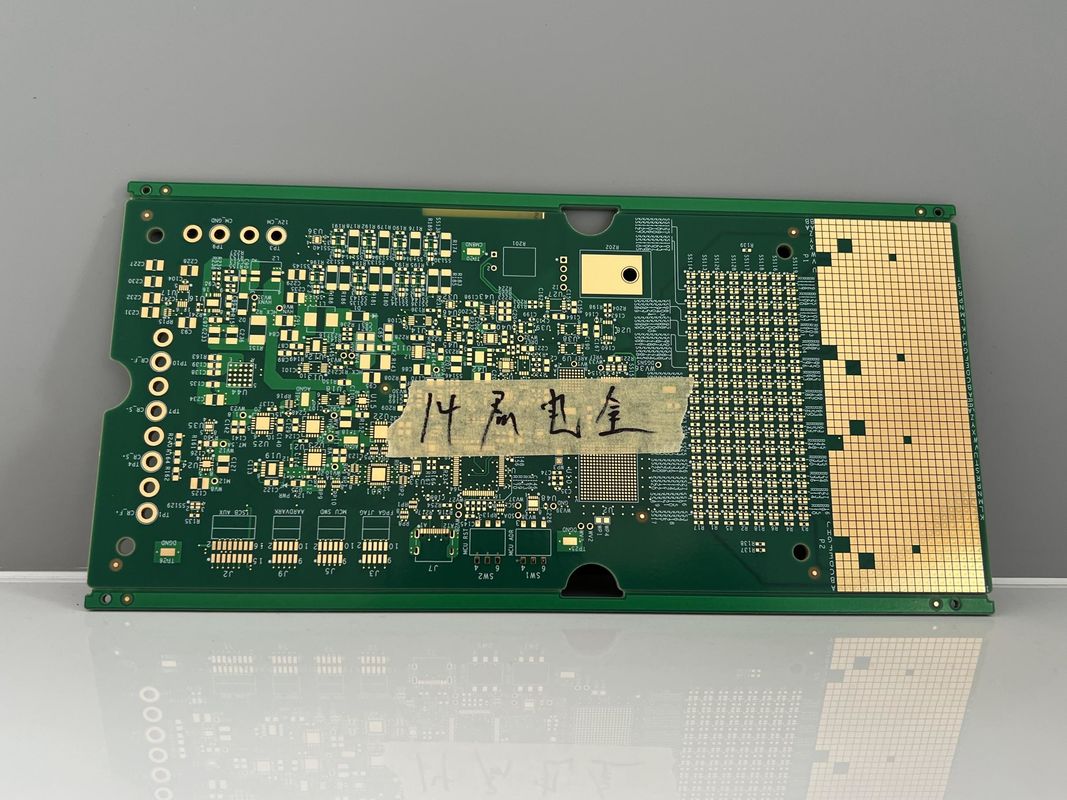

PCB های اتصال متقابل چگالی با کنترل انسداد HASL / ENIG غوطه ور شدن نقره 3 میلی لیتر حداقل خط سفید / سیاه / زرد
PCB های HDI هر لایه ای نشان دهنده اوج پیشرفت تکنولوژیکی در زمینه طراحی و تولید صفحه مدار چاپی (PCB) است.این PCB ها به طور خاص برای پاسخگویی به تقاضای رو به افزایش برای سیستم های اتصال کوچک که می توانند مجموعه های پیچیده و چگالی بالا را اداره کنند، ایجاد شده اند.با تمرکز بر عملکرد، قابلیت اطمینان و انعطاف پذیری، PCB های HDI هر لایه ای برای پشتیبانی از سخت ترین برنامه های الکترونیکی طراحی شده اند.
در هسته ای از HDI هر لایه PCBs است که تراکم بالا اتصال هر لایه تکنولوژی، که اجازه می دهد تا برای قرار دادن هر لایه به طور مستقیم در بالای دیگری بدون محدودیت در توالی.این امر انعطاف پذیری بی نظیر در طراحی مدار را فراهم می کند و عملکرد الکتریکی محصول نهایی را به طور قابل توجهی افزایش می دهد.استفاده از اتصال هر لایه ای نیاز به چندین لایه سیگنال را به حداقل می رساند، در نتیجه کاهش اندازه PCB و استفاده کلی از مواد، که در تلاش امروز برای کوچک سازی بسیار مهم است.
این PCB ها با انواع وزن های مس عرضه می شوند، از وزن سبک 0.5 اونس تا 6 اونس قوی. این تنوع تضمین می کند که آیا برنامه شما نیاز به ظریف،انتقال سیگنال دقیق یا نیاز به رسیدگی به بارهای جریان بالا، يه راه حل مناسب وجود دارهتوانایی انتخاب وزن مس مناسب به طراحان اجازه می دهد تا به دقت ویژگی های حرارتی PCB را با نیازهای الکتریکی سیستم متعادل کنند.
وقتی صحبت از دقت و اطمینان از قابلیت اطمینان اتصال می شود، PCB های HDI هر لایه ای دارای حداقل حلقه حلقه ای فقط 3 میلی میتر هستند.این سطح دقیق برای سیستم های جمع آوری با چگالی بالا بسیار مهم است، که هر کسري از ميلي متري براي پيشگيري از مدار کوتاه و حفظ سلامت مسیرهاي الکتريکي مهمهاین PCB ها قادر به پشتیبانی از اجزای بسیار ظریف هستند.، که در دستگاه های الکترونیکی مدرن و فشرده ضروری است.
ضخامت PCB می تواند به طور قابل توجهی متفاوت باشد، از یک 0.2mm باریک تا 6.0mm قوی، در نتیجه گنجایش طیف متنوعی از نیازهای محصول.یک صفحه باریک برای یک دستگاه پوشیدنی یا یک صفحه ضخیمPCB های HDI AnyLayer می توانند برای برآورده کردن این الزامات بدون به خطر انداختن کیفیت یا عملکرد طراحی شوند.
اطمینان از اینکه هر PCB از نقص پاک است بسیار مهم است، به همین دلیل است که PCB های HDI هر لایه ای از روشهای آزمایش دقیق، از جمله آزمایش پرواز و آزمایش E، برخوردار هستند.این روش های آزمایش برای تأیید عملکرد و قابلیت اطمینان هر PCB قبل از خروج از تاسیسات تولید ضروری استبا استفاده از چنین تکنیک های تست پیشرفته ای، PCB های HDI هر لایه ای اطمینان می دهند که در کاربردهای نهایی خود عملکردی دارند.
از نظر تولید ردیابی رسانا، این PCB ها قادر به پشتیبانی از حداقل عرض خط و فاصله فقط 3 میلی لیتر / 3 میلی لیتر هستند.این وضوح استثنایی امکان طراحی مدارهای بسیار پیچیده در یک منطقه فشرده را فراهم می کند، که یک ویژگی کلیدی از هر سیستم مونتاژ با چگالی بالا است. قابلیت های خط نازک و فاصله گذاری همچنین امکان هدایت سیگنال کارآمدتر، کاهش مکالمه متقابل،و بهبود عملکرد کلی برق، که ویژگی های اساسی در توسعه مدارهای دیجیتال و RF با سرعت بالا هستند.
به طور خلاصه، PCB های HDI هر لایه ای یک انتخاب برتر در مورد راه حل های اتصال متقابل با چگالی بالا هستند.آنها به دقت طراحی شده اند تا یک سیستم اتصال کوچک را در خود جای دهند که هم همه کاره و هم محکم استبا ویژگی هایی مانند طیف گسترده ای از وزنه های مس، حلقه های حلقه ای فوق العاده نازک، گزینه های ضخامت متفاوت، و عرض خط دقیق و فاصله،این PCB ها برای تقویت مرزهای آنچه که در الکترونیک مدرن ممکن است طراحی شده اندچه برای لوازم الکترونیکی مصرف کننده، دستگاه های پزشکی، یا برنامه های کاربردی هوافضا،PCB های HDI هر لایه ای قابلیت اطمینان و عملکرد لازم برای ایجاد نوآوری و پاسخگویی به پیچیدگی فزاینده سیستم های الکترونیکی را ارائه می دهند.
پارامتر فنی | مشخصات |
---|---|
ضخامت | 0.2mm-6.0mm |
زمان پیشرو | 2 تا 5 روز |
رنگ ابریشم | سفيد، سياه، زرد |
تعداد لایه ها | هر لایه ای |
حداقل عرض خط/فاصله | 3 میلی لیتر/3 میلی لیتر |
حداقل اندازه سوراخ | 0.1 میلی متر |
مواد | FR-4 |
وزن مس | 0.5 اونس-6 اونس |
رنگ ماسک جوش | سبز، قرمز، آبی، سیاه، زرد، سفید |
کنترل مقاومت | آره |
اتصال متقابل با چگالی بالا (HDI) هر PCB لایه ای به دلیل توانایی آنها در پشتیبانی از طرح های کامپوننت پیچیده و با چگالی بالا در خط مقدم فناوری های مدرن صفحه مدار چاپی (PCB) قرار دارد.این تخته ها در کاربردهای مختلف و سناریوهای مختلفی استفاده می شوند که محدودیت های فضایی و عملکرد الکتریکی بسیار مهم است. PCB های HDI هر لایه ای با گزینه های متعدد برای رنگ ماسک سولدر ، از جمله سبز ، قرمز ، آبی ، سیاه ، زرد و سفید ،اجازه می دهد تا برای سفارشی سازی و شناسایی آسان در طول فرآیند مونتاژ و آزمایش.
با حداقل اندازه سوراخ 0.1 میلی متر ، PCB های HDI Any Layer برای کاربردهایی که نیاز به اتصال با دقت بالا دارند ایده آل هستند ، مانند صفحه اتصال مدار یکپارچه با چگالی بالا (HDIC).این ویژگی اجازه می دهد تا ترکیب قطعات باریک تر و تعداد بیشتری از I / O در هندسه های کوچکتر، که برای میکروالکترونیک پیشرفته موجود در تلفن های هوشمند، تبلت ها و سایر دستگاه های قابل حمل ضروری است.
محدوده ضخامت از 0.2mm تا 6.0mm انعطاف پذیری را برای نیازهای مختلف محصول، از دستگاه های قابل حمل بسیار نازک تا تجهیزات محاسباتی و صنعتی قوی تر ارائه می دهد.حداقل مشخصات حلقه حلقه ای 3 میلی است که از قابلیت اطمینان ویاس ها در طرح های HDI پشتیبانی می کند.، اطمینان از اتصال پایدار بین لایه ها تحت فشارهای حرارتی و مکانیکی.
پوشش های سطحی موجود برای PCB های HDI هر لایه ای شامل سطح بندی سولدر هوا گرم (HASL) ، طلا غوطه ور شدن نیکل بدون برق (ENIG) ، نقره غوطه ور شدن و نگهدارنده های سولدر سازی ارگانیک (OSP) است.این پوشش ها نه تنها از سطوح مس در برابر اکسیداسیون محافظت می کنند بلکه همچنین یک سطح قابل اطمینان در هنگام مونتاژ قطعات را تضمین می کنند.این انعطاف پذیری در تخته های سیم کشی با چگالی بالا که در آن یکپارچگی سیگنال و قابلیت اطمینان طولانی مدت بسیار مهم است، ضروری است.
کاربرد PCB های HDI هر لایه ای در صنایع مختلف از جمله هوافضا، پزشکی، خودرو و الکترونیک مصرفی گسترش می یابد.جایی که هیکل های سیم کشی با چگالی بالا برای کوچک کردن محصولات بدون به خطر انداختن عملکرد بسیار مهم هستنددر دستگاه های پزشکی مانند سازنده های قلبی، ماهیت جمع و جور و دقیق PCB های HDI اجازه می دهد تا قابلیت های بیشتری را در بسته های کوچکتر ادغام کنند.افزایش راحتی بیمار و عملکرد دستگاه.
در خلاصه، HDI هر لایه PCB یک جزء کلیدی در طراحی الکترونیک مدرن هستند، ارائه ارتباطات متقابل با چگالی بالا، عملکرد قوی،و تنوع در کاربردهای مختلف از دستگاه های قابل حمل مصرف کننده تا فناوری های حیاتی هوافضا و پزشکیترکیب اندازه های کوچک، رنگ های مختلف ماسک جوش،و گزینه های پایان سطح متعدد این PCB را یک انتخاب ضروری برای مهندسان و طراحان که به دنبال گسترش مرزهای کوچک سازی و پیچیدگی دستگاه های الکترونیکی است.
PCB های HDI هر لایه ای ما خدمات سفارشی سازی محصول پیشرفته ای را برای پاسخگویی به الزامات طرح های پیچیده ارائه می دهند.ما یکپارچگی سیگنال را برای کاربردهای صفحه مدار چاپی چند لایه با چگالی بالا تضمین می کنیمتکنولوژی ما اجازه می دهد تا حداقل اندازه سوراخ به اندازه 0.1 میلی متر باشد، که باعث می شود طرح های صفحه سیم کشی با چگالی بالا که اجزای بیشتری را در یک منطقه جمع و جور می کند.
ما از مواد FR-4 با کیفیت بالا برای پایداری و قابلیت اطمینان استفاده می کنیم، مناسب برای طیف گسترده ای از برنامه های کاربردی High-Density Integrated Circuit Interconnection Board است.فرآیند تست کامل ما شامل هر دو آزمایش پرواز و آزمایش E است تا اطمینان حاصل شود که هر PCB با استانداردهای کیفیت سختگیرانه ما مطابقت دارد.
برای پاسخگویی به خواسته های الکترونیک مدرن، ما تکنولوژی خط باریک را با حداقل عرض خط / فاصله 3 میلی متر/3 میلی متر ارائه می دهیم،گسترش مرزهای آنچه که در طراحی PCB ممکن است و اجازه می دهد تا پیچیدگی بیشتر مدار و افزایش قابلیت.
PCB های HDI هر لایه ای ما با آخرین تکنولوژی اتصال با چگالی بالا طراحی شده اند، عملکرد الکتریکی برتر و قابلیت اطمینان برای مشتریان ما را تضمین می کنند.ما پشتیبانی فنی و خدمات جامع را برای اطمینان از رضایت کامل شما از محصولات ما ارائه می دهیم.
پشتیبانی فنی ما شامل مستندات دقیق محصول است که شامل مشخصات، دستورالعمل های دستکاری و بهترین روش ها برای طراحی و مونتاژ است.ما سوالات متداول و راهنمای رفع مشکل را برای کمک به شما در حل مسائل رایج سریع و کارآمد ارائه می دهیم.
ما خدمات طراحی حرفه ای را برای کمک به شما در بهینه سازی طرح PCB خود را برای برنامه های کاربردی HDI ارائه می دهیم. تیم ما از مهندسان باتجربه می تواند راهنمایی در طراحی انباشته، از طریق قرار دادن،و انتخاب مواد برای به حداکثر رساندن عملکرد شما HDI هر لایه PCB.
برای اطمینان از طول عمر و عملکرد PCB های شما، ما خدمات آزمایشی جامع، از جمله آزمایش الکتریکی، آزمایش کنترل مانع و تجزیه و تحلیل حرارتی را ارائه می دهیم.ما با شما همکاری نزدیک می کنیم تا پارامترهای آزمایش را که نیازهای خاص شما را برآورده می کنند، تعریف کنیم..
برای هر گونه درخواست فنی یا کمک، تیم خدمات مشتری ما در دسترس است تا پشتیبانی سریع و آگاهانه ارائه دهد.ما متعهد به ارائه شما با منابع و کمک شما نیاز به استفاده بیشتر از HDI هر PCB لایه.
درخواست خود را به طور مستقیم به ما بفرستید
