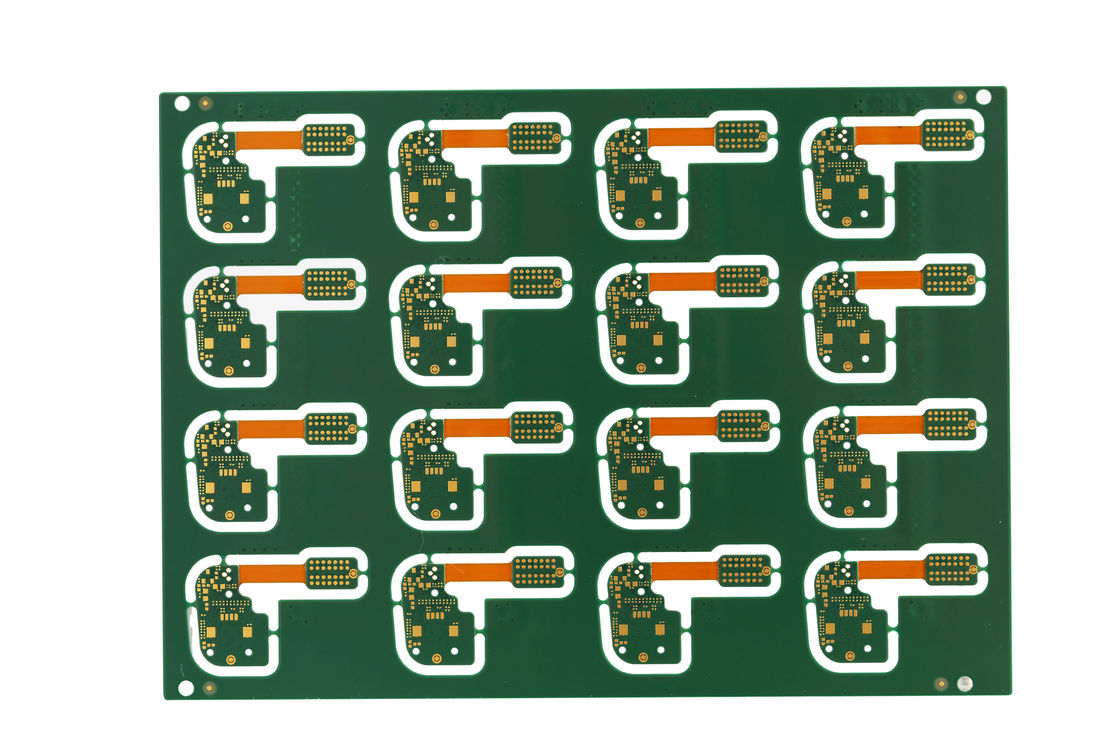

صفحه مدار چاپی پیشرفته سخت و انعطاف پذیر 1-28 لایه برای الکترونیک

توضیحات محصول:

PCB Rigid Flex یک راه حل پیشرفته PCB انعطاف پذیر و انعطاف پذیر است که برای کاربردهایی طراحی شده است که نیاز به یک طراحی قوی و انعطاف پذیر برای متناسب شدن با فضاهای تنگ و غیرمعمول دارند.اين صفحه ي نوآورانه سيم گذاري چاپي سخت و انعطاف پذير بهترين ويژگي هاي مدارهای سخت و انعطاف پذير را در هم ميذاره، ارائه یک پلت فرم متنوع و قابل اعتماد برای طیف گسترده ای از برنامه های الکترونیکی. این خلاصه محصول به جنبه های مختلف PCB Rigid Flex، از جمله گزینه های درمان آن، می پردازد.ظرفیت لایه، ابعاد، تکنیک های سوراخ کردن و دقت در موقعیت سوراخ.

یکی از ویژگی های برجسته PCB Flex Rigid، انواع گزینه های درمان سطح موجود است.مشتریان می توانند از ENIG (طلای غوطه ور شدن نیکل بدون برق) انتخاب کنند.، OSP (سازنده های سولدرایی ارگانیک) ، طلایی غوطه ور ، قلع غوطه ور یا نقره غوطه ور. هر درمان مزایای خاص خود را ارائه می دهد ، مانند بهبود سولدرایی ، مقاومت در برابر خوردگی ،و قابليت بسته شدن سيمENIG به ویژه به دلیل عمر طولانی و سطح عالی آن محبوب است، که آن را به یک انتخاب عالی برای قطعات پیچ نازک تبدیل می کند.

وقتی صحبت از ظرفیت لایه می شود، این PCB Flex Rigid بی نظیر است با توانایی پذیرش تا 52 لایه (Max Layer: 52L).این تعداد قابل توجه لایه ها باعث می شود که ارتباطات متقابل با چگالی بالا و طرح های مدار پیچیده ای که برای سیستم های الکترونیکی پیشرفته ایده آل هستندچه برای هوافضا، پزشکی، نظامی یا الکترونیک مصرفی باشد، تعداد لایه های بالا انعطاف پذیری طراحی را برای پاسخگویی به سخت ترین الزامات فراهم می کند.

ابعاد PCB Rigid Flex یکی دیگر از جنبه های مهم است، با اندازه 41.55 * 131mm.این ابعاد، ادغام PCB را در طیف گسترده ای از دستگاه ها بدون به خطر انداختن عملکرد یا قابلیت اطمینان آسان می کند.اندازه فشرده همراه با ماهیت انعطاف پذیر تخته تضمین می کند که می تواند خم و خم شود تا به مناطق شکل نامنظم برسد، در حالی که سطح بالایی از دوام را حفظ می کند.

سوراخ کردن پروفایل یک فرآیند ضروری در تولید PCB است و PCB Rigid Flex از روش های مختلفی مانند Routing ، V-CUT و Beveling استفاده می کند.این تکنیک ها برای شکل دادن به PCB برای برآورده کردن الزامات طراحی خاص استفاده می شودV-CUT برای ایجاد خطوط مستقیم و جدا کردن آسان تخته ایده آل است.از طرف دیگر، لبه های صفحه را برای قرار دادن در کانکتورها آماده می کند، که برای جلوگیری از آسیب در طول مونتاژ بسیار مهم است.

دقت در طراحی PCB بسیار مهم است و PCB Rigid Flex دارای انحراف موقعیت سوراخ ± 0.05mm است. این سطح دقت تضمین می کند که تمام سوراخ های حفاری به درستی قرار گرفته اند ،که منجر به اتصال مداوم و قابل اعتماد بین لایه های مختلف صفحه می شود.موقعیت دقیق سوراخ برای سیگنال های با سرعت بالا و اجزای پیچ باریک بسیار مهم است، زیرا هرگونه مشکل موازی بالقوه را در طول قرار دادن قطعات و جوشاندن به حداقل می رساند.

در خلاصه PCB Rigid Flex یک راه حل سطح بالا است که انعطاف پذیری، دوام و دقت را در بر می گیرد. با گزینه های درمان گسترده، ظرفیت لایه بالا، ابعاد جمع و جور،تکنیک های پیچ و خم پیچ و خم پیچیده، و موقعیت دقیق سوراخ، این PCB Flex Rigid به عنوان یک انتخاب ایده آل برای طراحان و مهندسان به دنبال یک صفحه سیم کشی چاپی با کیفیت بالا و انعطاف پذیر است.آن را برای پاسخگویی به الزامات سختگیرانه محیط های پیچیده الکترونیکی امروز طراحی شده است، عملکرد و قابلیت اطمینان را در جایی که مهم است.

ویژگی ها:

• نام محصول: PCB های انعطاف پذیر و سفت
• ابعاد: 41.55*131mm
• حداقل ردی / فضای: 0.1mm
• اجزای: SMD، BGA، DIP، و غیره.
• نوع محصول: مجموعه PCB
• لایه PCB: 1-28 لایه
• صفحه مدار چاپی انعطاف پذیر
• صفحه مدار انعطاف پذیر و سخت
• PCB انعطاف پذیر

پارامترهای فنی:

کاربردها:

PCB Flex Rigid، یک هیبرید است که بهترین تکنولوژی های مدار سخت و انعطاف پذیر را ترکیب می کند، طیف گسترده ای از موارد و سناریوهای کاربردی را به دلیل ویژگی های منحصر به فرد خود ارائه می دهد.با ابعاد ۴۱.55*131ميلي متر، اين تخته امواج چاپي سخت و انعطاف پذير براي مناسب بودن در کاربردهاي جمع و جور و سخت ميخانيکي که بهینه سازي فضايي مهم است، طراحی شده است.

یکی از ویژگی های قابل توجه این PCB Rigid Flex ظرفیت آن برای سوراخ کردن پروفایل است که شامل مسیریابی ، V-CUT و Beveling است.این فرآیندها باعث می شود که طرح ها و شکل های پیچیده ای ساخته شوند، باعث می شود که تخته برای محصولات الکترونیکی پیچیده ای که در آن مناسب و اتصال دقیق بسیار مهم است، ایده آل باشد.اطمینان از اینکه محصول می تواند به راحتی در محفظه ها و محفظه های مختلف ادغام شود.

با تعداد لايه هاي PCB از 1 تا 28 لايه و توانايي بالا رفتن تا 52 ليتر براي حداکثر لايه هااین صفحه مدار چاپی انعطاف پذیر می تواند طیف گسترده ای از پیچیدگی های الکترونیکی را از دستگاه های تک لایه ساده تا سیستم های چند لایه پیچیده ارائه دهداین انعطاف پذیری در طراحی اجازه می دهد تا این تخته در بخش های مختلف، از جمله دستگاه های پزشکی، هوافضا، نظامی،و الکترونیک مصرفی که قابلیت اطمینان و عملکرد قابل مذاکره نیست.

علاوه بر این، حداقل ردی / فضای 0.1 میلی متر یک ویژگی است که نشان دهنده مناسب بودن صفحه برای کاربردهای چگالی بالا است.تقاضا برای تخته هایی که می توانند مدارهای بیشتری را در فضای محدود جای دهند در حال افزایش استاین تخته سیم کشی چاپی سخت و انعطاف پذیر این تقاضا را برآورده می کند، اجازه می دهد تا خطوط نازک و فضای مورد نیاز، که برای دستگاه های کوچک مدرن ضروری است.

کاربردهایی که نیاز به خم کردن یا خم کردن مکرر دارند جایی است که Bendable Printed Circuit Board واقعاً درخشان است.توانایی خم شدن پویا این محصول به این معنی است که می تواند در الکترونیک تاشو یا پوشیدنی مورد استفاده قرار گیرد که در آن تخته ممکن است نیاز به انطباق با منحنی ها یا حرکت با کاربر داشته باشداین درجه انعطاف پذیری بالا بدون به خطر انداختن یکپارچگی مدار، آن را به یک عنصر ارزشمند در توسعه محصولات الکترونیکی پیشرفته و ارگونومیک تبدیل می کند.

در خلاصه، PCB Flex Rigid با قابلیت های سوراخ کردن پروفایل، ابعاد ایده آل، ساخت چند لایه ای،و ویژگی های دقیق ردیابی / فضای یک راه حل متنوع برای بسیاری از برنامه های کاربردی الکترونیکی پیشرفته استاز دستگاه هاي دستي بسته بندي شده تا اجزاي مهم هوايي، اين سي پي آي ريجيد فليکس به عنوان گواهي از تکامل تکنولوژي مداري چاپي است.آماده برای مقابله با چالش های طراحی و ساخت الکترونیک مدرن.

سفارشی سازی:

محصول PCB Rigid Flex ما خدمات سفارشی سازی محصول استثنایی را برای پاسخگویی به نیازهای خاص شما ارائه می دهد.ارائه انعطاف پذیری یک PCB سخت با انعطاف پذیری یک انعطاف پذیر.

انتخاب کنید از میان گزینه های سانفوریزه با دقت بالا ما از جمله تراکم بالا محلی برای الگوهای مدار پیچیده و تکنولوژی Back Drill برای بهبود یکپارچگی سیگنال.تجربه انعطاف پذیری مانند هرگز قبل از با PCB انعطاف پذیر و سخت ما، که می تواند مقاومت 1-8 بار خم کردن بدون به خطر انداختن عملکرد.

شعاع خم قابل تنظیم ما از 0.5-10 میلی متر است، اطمینان حاصل می کند که هیئت مدیره سیم کشی محکم چاپی قابل انعطاف ما می تواند متناسب با هر مجموعه یا پیکربندی باشد.پایان سطح از HASL LF (هوا گرم سولدر برابر سرب آزاد) فراهم می کند یک پایان قابل اعتماد و سازگار با محیط زیست برای صفحه های مدار شما.

ما همچنین یک ساختار 4 لایه را ارائه می دهیم، که اجازه می دهد برای طراحی مدار پیچیده تر و متراکم تر در حالی که یک عامل فرم جمع و جور را حفظ می کند.اعتماد به PCB سخت انعطاف پذیر ما برای ارائه دوام و انعطاف پذیری پروژه های خود را نیاز دارد.

پشتیبانی و خدمات:

The Rigid Flex PCB product is supported by a comprehensive technical support and service package designed to provide you with the assistance you need to integrate our product into your applications seamlesslyخدمات پشتیبانی ما شامل دسترسی به یک پایگاه دانش با مستندات گسترده، دستورالعمل های طراحی،و سوالات متداول برای کمک به شما در رفع مشکلات و بهینه سازی استفاده از PCB Rigid Flex.

تیم پشتیبانی فنی ما متشکل از کارشناسان صنعت است که متعهد به ارائه راه حل های موثر و به موقع هستند. آنها دانش عمیق از محصول و برنامه های کاربردی آن دارند،اطمینان از اینکه شما مناسب ترین و عملی ترین مشاوره را دریافت می کنیدلطفا توجه داشته باشید که برای سوالات خاص یا مسائل مورد نیاز برای پشتیبانی شخصی، ما شما را تشویق می کنیم که از طریق کانال های تعیین شده ما که می توانید در صفحه تماس ما پیدا کنید.

علاوه بر پشتیبانی شخصی، ما طیف وسیعی از خدمات را ارائه می دهیم تا تجربه شما را با PCB Rigid Flex افزایش دهیم. این شامل خدمات بررسی طراحی،برای اطمینان از اینکه طراحی PCB شما با تمام مشخصات لازم مطابقت دارد و برای تولید بهینه شده است، و همچنین پشتیبانی پس از فروش برای کمک به هر گونه پرسش و نگرانی پس از خرید.

We are dedicated to your success and strive to provide services that not only address your immediate needs but also help in the long-term reliability and performance of your Rigid Flex PCB applicationsتعهد ما به رضایت مشتری در قلب فلسفه پشتیبانی و خدمات ما است.
