تخته های مداری انعطاف پذیر و محکم برای محصولات الکترونیک

توضیحات محصول:

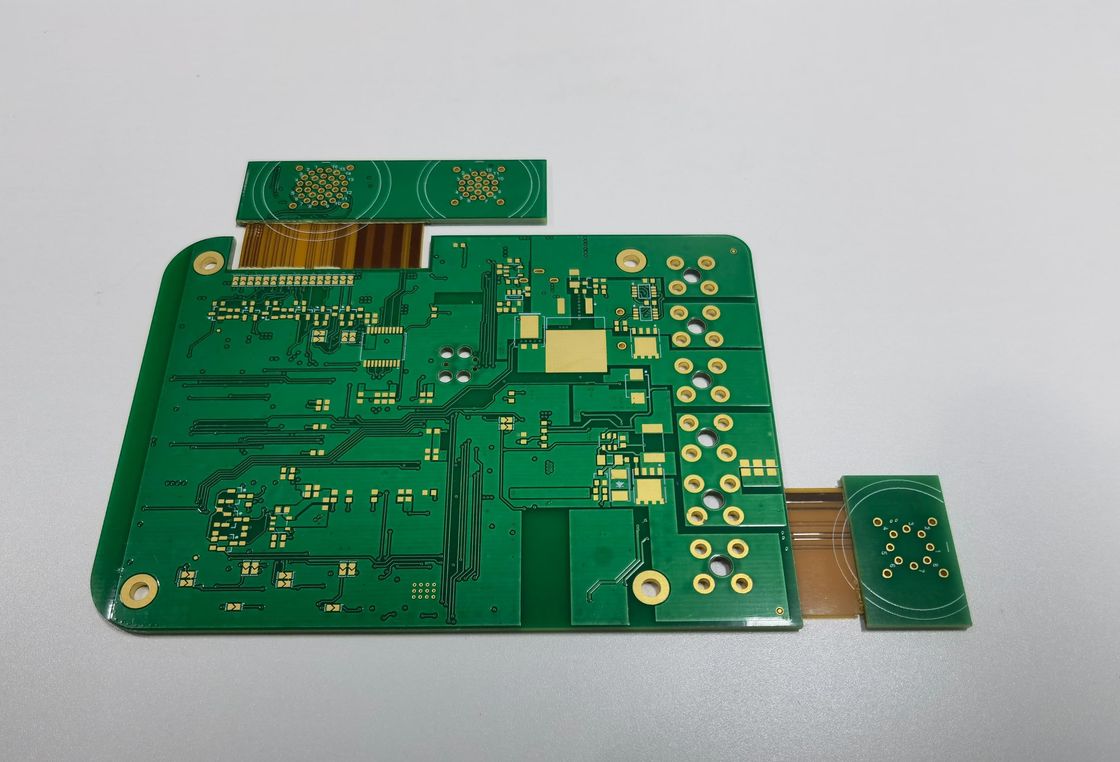

PCB Rigid Flex، اوج مهندسی مدرن در حوزه الکترونیک،به طور یکپارچه یکپارچه بودن صفحه های مداری چاپی سخت سنتی را با قابلیت استفاده از تکنولوژی مدار انعطاف پذیر ادغام می کنداین راه حل هیبریدی به دقت برای برآورده کردن استانداردهای سختگیرانه برنامه های کاربردی با دقت بالا طراحی شده است.تضمین قابلیت اطمینان و عملکرد در طیف متنوعی از محصولات از دستگاه های پزشکی پیشرفته تا قطعات هوافضا و الکترونیک مصرفی پیشرفته.

صفحه مدار چاپی انعطاف پذیر ما دارای شعاع خم قابل توجه 0.5-10mm است.این ویژگی اجازه می دهد تا PCB بدون به خطر انداختن یکپارچگی اتصالات الکتریکی خم یا تاپیک شود، انعطاف پذیری بی نظیر در طراحی و عملکرد را فراهم می کند. همچنین این امکان را به تخته می دهد که در فضاهای غیر متعارف و جمع و جور قرار گیرد و امکانات نوآوری در طراحی محصول را گسترش دهد.

به عنوان یک PCB 4 لایه سخت و انعطاف پذیر ساخته شده است، محصول ما فضای کافی برای مدارهای پیچیده فراهم می کند در حالی که یک مشخصات باریک را حفظ می کند.هر لایه به دقت سازماندهی شده است تا عملکرد الکتریکی را بهینه کند و مکالمات متقابل را به حداقل برساندبا استفاده از چهار لایه از مواد با کیفیت بالا،طراحان آزاد هستند تا طرح های پیچیده ای را که برای دستگاه های الکترونیکی چند منظوره و پیچیده ضروری است، ایجاد کنند.

فرآیند سانفوریزاسیون محلی با تراکم بالا گواهی از تعهد ما به برتری است.اجازه می دهد تا آن را به مقاومت در برابر فشارهای مکانیکی از تاپیک و خم کردنتکنولوژی حفاری عقب که استفاده می شود، یکپارچگی سیگنال را با از بین بردن هر گونه باقی مانده در ویاس ها بهبود می بخشد، که می تواند باعث انعکاس های ناخواسته و از دست دادن کیفیت سیگنال شود.چنین توجه به جزئیات در فرآیند تولید، تعهد ما را برای ارائه یک PCB Rigid Flex که هم با دوام و هم با عملکرد بالا است، برجسته می کند.

دقيقيت در ساخت تخته مداري سخت قابل تاختن ما مهم است و اين در حداقل مشخصات مساحت 0.1 ميلي متر منعکس شده است.چنین تکنولوژی خط باریک اجازه می دهد تا برای ردیابی بیشتر در هر واحد منطقه، که به کوچک کردن دستگاه های الکترونیکی بدون از دست دادن عملکرد کمک می کند. به عنوان قطعات الکترونیکی در حال کاهش در اندازه، PCB انعطاف پذیر انعطاف پذیر ما در کنار آن تکامل می یابد،ارائه راه حل هایی که هم از لحاظ فضا کارآمد و هم قدرتمند هستند.

برای اطمینان از بالاترین کیفیت و طول عمر، PCB Rigid Flex ما تحت طیف وسیعی از فرآیندهای درمان سطحی قرار می گیرد، از جمله ENIG (طلای غوطه ور شدن نیکل بدون برق) ،OSP (محافظه کننده های آلی برای جوش)این روش به طور خاص، استفاده می شود از روش ENIG، که در آن هر یک از روش های استفاده شده برای استفاده از سنگ های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن های سنگ شکن، سنگ شکن، سنگ شکن، سنگیک سطح صاف را فراهم می کند که برای اجزای ظریف ایده آل است، در حالی که OSP به عنوان یک گزینه مقرون به صرفه برای کسانی که به دنبال یک پایان کوتاه مدت است.و تزریق قلع و نقره جایگزین های قابل اعتماد با مزایای منحصر به فرد خود را ارائه می دهند..

PCB سخت انعطاف پذیر ما برای پاسخگویی به نیازهای متنوع صنایع طراحی شده است که به عملکرد بالا و قابلیت اطمینان نیاز دارند. با شعاع خم استثنایی، ساخت لایه دقیق،پیشرفته ترین تکنیک های سانفوریزاسیون و حفاری، و انواع درمان های سطحی، این PCB انعطاف پذیر و انعطاف پذیر به عنوان گواهی از پیشرفت تکنولوژیک ایستاده است.یا کاربرد های هوافضا و خودرو, our Foldable Rigid Circuit Board is the solution that engineers and designers have been searching for – a product that bridges the gap between the mechanical flexibility of flex circuits and the electrical capabilities of rigid boards.

ویژگی ها:

• نام محصول: PCB های انعطاف پذیر و سفت
• مواد: FR4، پلی آمید، PET
• نوع محصول: مجموعه PCB
• اجزای: SMD، BGA، DIP، و غیره.
• لایه PCB: 1-28 لایه
• انحراف موقعیت سوراخ: ±0.05mm
• همچنین به عنوان: تخته سیم کشی چاپی محکم و انعطاف پذیر شناخته می شود
• همچنین به عنوان: تخته مدار چاپی انعطاف پذیر سخت شناخته می شود
• همچنین به عنوان: تخته مدار محکم تاشو شناخته می شود

پارامترهای فنی:

کاربردها:

محصول PCB Rigid Flex، یک نوآوری قابل توجه در صنعت الکترونیک، ترکیبی منحصر به فرد از سفتی و انعطاف پذیری را ارائه می دهد که در کاربردهای الکترونیکی مدرن ضروری است.این صفحه مدار چاپی انعطاف پذیر طراحی شده است تا از 1 تا 8 بار خم شود، که آن را به یک راه حل ایده آل برای انواع برنامه های کاربردی که در آن فضای در پریمیوم و هندسه های پیچیده مورد نیاز است.

با درمان های سطحی مانند ENIG، OSP، غوطه ور شدن طلا، قلع، و نقره، PCB Flex Rigid اطمینان می دهد سطح سطح عالی و قابل اعتماد،که برای دستیابی به پیوندهای مکانیکی قوی و اتصالات الکتریکی ضروری است.پایان سطح HASL LF (حرارتی هوا سولدر سطح بندی سرب آزاد) بیشتر مطابقت زیست محیطی و مناسب برای بسیاری از صنایع از جمله پزشکی، هوافضا،و الکترونیک مصرفی، که استفاده های بدون سرب اجباری است.

نوع محصول، که PCB Assembly است، نشان می دهد که این PCB Rigid Flex فقط یک تخته برهنه نیست بلکه یک راه حل کامل مونتاژ است که بخش های سخت و انعطاف پذیر را به یک واحد واحد ادغام می کند.واحد سادهاین ویژگی طراحی ذاتی اجازه می دهد تا یک انتقال بی نقص بین مناطق سخت و انعطاف پذیر،که باعث می شود آن را یک انتخاب استثنایی برای برنامه های کاربردی پویا که نیاز به ثبات و سازگاری.

یکی از مهمترین ویژگی های فنی این صفحه سیم کشی چاپی سخت انعطاف پذیر توانایی آن برای داشتن حداقل ردی / فضای 0.1 میلی متر است.اين مسير تنگ و فضا اجازه مي دهد تا مدارهای چگالي بالاتر، که یک ویژگی حیاتی برای دستگاه های الکترونیکی پیچیده است که بدون به خطر انداختن عملکرد، نیاز به مینیاتوریزاسیون دارند.

فرصت ها و سناریوهای کاربرد برای این تخته سیم کشی چاپی محکم انعطاف پذیر بسیار گسترده است. در تکنولوژی پوشیدنی انعطاف پذیری تخته به آن اجازه می دهد تا با طرح های ارگونومیک مطابقت داشته باشد،به راحتی با حرکات کاربر ادغام می شوددر کاربردهای نظامی و هوافضا، استحکام و قابلیت اطمینان قطعات سفت می تواند به خواسته های محیط های خشن مقاومت کند،در حالی که بخش های انعطاف پذیر می توانند نیاز به بسته بندی قطعات متراکم و سیم کشی پیچیده ای را که باید در فضاهای تنگ قرار گیرند، برآورده کنند..

دستگاه های پزشکی، به ویژه دستگاه هایی که نیاز به تحرک دارند یا اغلب در حال حرکت هستند.از توانایی PCB Rigid Flex برای خم شدن و خم شدن بدون به خطر انداختن یکپارچگی مدارهای الکترونیکی بهره مند شونددوربین ها، گوشی های هوشمند،و سنسورهای پیشرفته نیز از این تخته ها برای توانایی خود در حفظ یکپارچگی سیگنال با سرعت بالا استفاده می کنند در حالی که در محدوده طراحی ظریف و جمع و جور هستند..

به طور خلاصه، محصول PCB Rigid Flex یک راه حل متنوع است که برای بسیاری از سناریوها که در آن تخته های سخت سنتی کوتاه می آیند، ارائه می شود. انعطاف پذیری و دوام آن،ترکیب با گزینه های پیشرفته درمان و توانایی فاصله گذاری دقیق، آن را به یک جزء ضروری در چشم انداز همیشه در حال تکامل طراحی محصولات الکترونیکی تبدیل می کند.

سفارشی سازی:

محصولات ما از PCB های سخت و انعطاف پذیر خدمات سفارشی سازی محصولات گسترده ای را برای برآورده کردن نیازهای دقیق طراحی شما ارائه می دهند.ساخت بوردهای مدار سفت انعطاف پذیر ما می تواند طراحی های پیچیده و کاربردهای چگالی بالا را در بر بگیرددقت در فرآیند تولید ما کلیدی است و ما انحراف موقعیت سوراخ را فقط ± 0.05mm تضمین می کنیم، حفظ یکپارچگی اتصال های صفحه مدار چاپی انعطاف پذیر و جامد.

تکمیل سطح برای جوش قابل اعتماد و عملکرد طولانی مدت بسیار مهم است ، به همین دلیل ما HASL LF (Lead-Free Hot Air Solder Leveling) را برای PCB های انعطاف پذیر انعطاف پذیر ارائه می دهیم.این گزینه سازگار با محیط زیست فراهم می کند سطح سطح عالی و ایده آل برای قطعات باریک.

برای شکل دادن PCB شما به مشخصات دقیق، گزینه های سوراخ کردن پروفایل ما شامل Routing، V-CUT و Beveling است.این تکنیک ها حاشیه های تمیز و ابعاد دقیق را برای مونتاژ و نصب آسان صفحه مدار چاپی انعطاف پذیر و جامد شما تضمین می کنند.

برای برنامه های کاربردی با عملکرد بالا که فضای زیادی دارند، PCB های سخت انعطاف پذیر ما می توانند با حداقل ردی / فضای 0.1 میلی متر سفارشی شوند،اجازه دادن به مدارهای بیشتر در هر واحد منطقه و حمایت از روند کوچک سازی در الکترونیک.

پشتیبانی و خدمات:

PCB Flex Rigid بهترین دو صفحه سخت و مدار انعطاف پذیر را در یک مدار یکپارچه ترکیب می کند.پشتیبانی فنی و خدمات محصول شامل کمک به طراحی و طرح بندی است، انتخاب مواد، استراتژی انباشت و بهینه سازی فرآیند تولید. تیم ما راهنمایی می کند که چگونه بهترین استفاده از فن آوری Rigid Flex را برای برنامه های کاربردی خاص خود،تضمین قابلیت اطمینان، دوام و عملکرد محصول نهایی. ما همچنین ارائه پشتیبانی رفع مشکل برای هر گونه مشکلاتی که ممکن است در طول فرآیند ساخت و ساز و یا در طول خدمات،از جمله آزمایش الکتریکیخدمات ما با هدف کمک به شما در کاهش زمان وارد شدن به بازار و بهبود کارایی کلی مجموعه های الکترونیکی شما انجام می شود.
