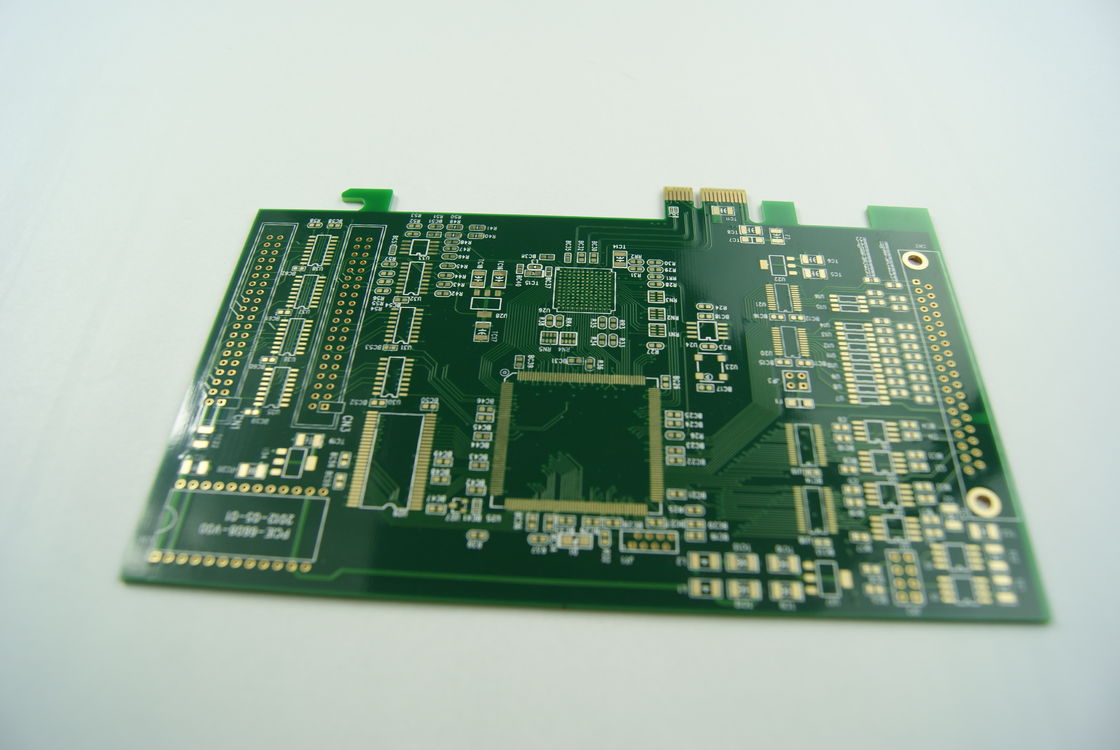

0.2mm-6.0mm ضخامت چند لایه PCB Board Impedance کنترل مدار OEM خدمات

توضیحات محصول:

PCB چند لایه ای (بورد مدار چاپی) نشان دهنده پیشرفت قابل توجهی در زمینه قطعات الکترونیکی است.طراحی شده برای پاسخگویی به تقاضای روزافزون برای مدارهای با سرعت بالا و ظرفیت بالا، PCB چند لایه ای یک شگفتی مهندسی است که اجازه می دهد تا برای طراحی مدار پیچیده و متراکم.این PCB ها قادر به پشتیبانی از انواع دستگاه های الکترونیکی هستند، از ابزار ساده تا ماشین آلات صنعتی پیچیده.

یکی از ویژگی های تعریف شده از PCB چند لایه طیف ضخامت آن است. با گزینه های متفاوت از به عنوان نازک به عنوان 0.2mm به به عنوان ضخیم به عنوان 6.0mm،این تخته ها انعطاف پذیری لازم را برای پاسخگویی به طیف گسترده ای از برنامه ها و مشخصات طراحی ارائه می دهندضخامت تخته یک عامل مهم است زیرا می تواند به طور قابل توجهی بر قدرت تخته، قابلیت مدیریت حرارتی و عملکرد کلی تأثیر بگذارد.

در مورد بسته بندی، این PCB های چند لایه با بیشترین دقت دست و پنجه نرم می شوند. آنها با استفاده از روش های بسته بندی خلاء بسته بندی می شوند، اطمینان حاصل می شود که تخته ها از رطوبت، گرد و غبار،و سایر عوامل محیطی که می توانند سلامت آنها را به خطر بیندازندبعد از بسته بندی با خلاء، آنها در یک جعبه کارتونی محکم قرار می گیرند، آماده برای حمل و نقل.این روش بسته بندی نه تنها کیفیت PCB ها را در طول حمل و نقل حفظ می کند بلکه نگهداری ایمن آنها را تا زمان آماده شدن برای استفاده آسان می کند.

حداکثر اندازه پنل برای این PCB های چند لایه ای 600mm با 1200mm چشمگیر است. این اندازه فرمت بزرگ تولید طرح های مدار گسترده را امکان پذیر می کند،که به ویژه برای کاربردهایی که نیاز به یک مقدار قابل توجهی از مدارهای برای ادغام در یک صفحه واحد دارند مفید استتوانایی تولید پنل های بزرگ همچنین باعث افزایش کارایی می شود، زیرا تعداد PCB های مورد نیاز برای یک پروژه را کاهش می دهد.به این ترتیب به حداقل رساندن نقاط احتمالی شکست و ساده سازی فرآیندهای مونتاژ.

یک نیاز خاص برای این PCB های چند لایه توانایی مدیریت مقاومت چند طبقه است. کنترل مقاومت یک جنبه حیاتی در طراحی و تولید PCB ها است.به خصوص با افزایش سرعت و فرکانس سیگنالتطبیق مناسب مقاومت از یکپارچگی سیگنال در سراسر هیئت مدیره اطمینان حاصل می کند، کاهش از دست دادن سیگنال و بازتاب هایی که می تواند منجر به کاهش عملکرد شود.این قابلیت به ویژه در PCB های 14 لایه مهم است، جایی که پیچیدگی مدار نیاز به محاسبات و تنظیمات دقیق مقاومت در چندین لایه دارد.

تخته مدار چند لایه ای فقط در مورد لایه بندی مسیرهای رسانا نیست، بلکه در مورد ادغام تکنولوژی پیچیده در یک طراحی جمع و جور و کارآمد است.استفاده از لایه های متعدد اجازه می دهد تا برای جدایی از قدرت و زمین هواپیما، کاهش سر و صدا و سر و صدا بین سیگنال ها. همچنین شامل شدن شبکه های ارتباطی با ظرفیت بالا را تسهیل می کند.که برای سیگنال های دیجیتال و آنالوگ مدرن که نیاز به درجه بالایی از دقت و قابلیت اطمینان دارند ضروری هستند.

یکی از پیشرفته ترین انواع PCB های چند لایه، PCB های 14 لایه است. این صفحه ها در اوج تکنولوژی PCB چند لایه هستند،که دارای یک لایه پیچیده است که می تواند طیف گسترده ای از اجزای مدار را در خود جای دهدپیکربندی 14 لایه عملکرد الکتریکی و مدیریت حرارتی را افزایش می دهد که برای برنامه های کاربردی با سرعت بالا و قدرت بالا حیاتی است. Designing and manufacturing such complex PCBs requires a high level of expertise and state-of-the-art fabrication techniques to ensure that each layer functions harmoniously within the overall stack-up.

به طور خلاصه، PCB چند لایه ای یک جزء ضروری در الکترونیک مدرن است، که انعطاف پذیری و عملکرد بی نظیر را ارائه می دهد. با ویژگی هایی مانند ضخامت متغیر، بسته بندی خلاء امن،اندازه های بزرگ پنل، و توانایی پاسخگویی به الزامات خاص مانند کنترل مقاومت چند طبقه، این PCB ها برای برتری در محیط های سخت گیر طراحی شده اند.چه یک PCB 14 لایه پیچیده باشد یا یک پیکربندی چند لایه استاندارد، این تخته های مداری ستون فقرات برنامه های الکترونیکی بی شماری هستند که امروز جهان ما را تقویت می کنند.

ویژگی ها:

• نام محصول: صفحه PCB چند لایه ای
• تکنولوژی نصب سطحی: بله
• سطح:
  • HASL
  • طلا غوطه ور
  • قوطی غوطه ور
  • نقره غوطه ور
  • انگشت طلایی
  • OSP
• تعداد لایه ها: ۴ تا ۳۲ لایه
• 12 لایه PCB
• PWB چند لایه ای
• وزن مس: 12 اونس
• بسته بندی: بسته بندی خلاء با جعبه کارتن

پارامترهای فنی:

کاربردها:

صفحه PCB چند لایه ای، با طیف متنوعی از 4-22 لایه، سنگ بنای الکترونیک مدرن است، که در بسیاری از صنایع مختلف استفاده می شود.این تخته های پیچیده با لایه های متعدد مس طراحی شده اند، از 0.5 اونس تا 6 اونس، اجازه می دهد تا برای اقامت طراحی مدار پیچیده است که هر دو فضای کارآمد و قابل اعتماد است.پایان سطح در دسترس برای این تخته های چند لایه شامل HASLاین درمان های سطحی نه تنها از PCB در برابر اکسیداسیون محافظت می کنند بلکه قابلیت جوش و اتصال قابل اعتماد را نیز تضمین می کنند.

یکی از موارد اصلی استفاده از PWB چند لایه در حوزه محاسبات و مخابرات است. کامپیوترها و سرورهای با عملکرد بالا که ستون فقرات مراکز داده هستند،تقاضا برای بهره وری و انتقال سیگنال با سرعت بالا که PCB های چند لایه می توانند ارائه دهندبه همین ترتیب، تجهیزات مخابراتی، از جمله ایستگاه های پایه و روترها، از PCB های 20 لایه استفاده می کنند تا انتقال سیگنال های متعدد را به طور همزمان بدون تداخل مدیریت کنند.

در زمینه دستگاه های پزشکی، قابلیت اطمینان و دقت بسیار مهم است.و همچنین در دستگاه های تشخیصی قابل حمل که در آن کمپکتاستفاده از سطوح غوطه ور شدن طلا یا غوطه ور شدن نقره طول عمر و عملکرد ثابت مورد نیاز در فناوری پزشکی نجات دهنده زندگی را تضمین می کند.

بخش های هوافضا و دفاع نیز از استفاده از PCB های چند لایه به طور قابل توجهی بهره مند می شوند.و تجهیزات درجه نظامی اغلب نیاز به استفاده از 20 لایه PCB یا بیشترمقاومت که توسط لایه های مس ضخیم تر ارائه می شود و قابلیت اطمینان پایان مانند انگشت طلا در این محیط های استرس بالا بسیار مهم است.

الکترونیک مصرفی ، از جمله تلفن های هوشمند ، تبلت ها و پوشیدنی ها ، به طور فزاینده ای پیچیده می شوند و یک سناریوی کاربردی کلیدی دیگر برای تخته های PCB چند لایه هستند.این دستگاه ها نیاز به کوچک کردن اجزای در حالی که حفظ عملکرد، یک کارایی که با طراحی جمع و جور PCB های چند لایه به دست آمده است. ارائه One-stop Service OEM تضمین می کند که تولید کنندگان می توانند به یک عرضه بی نقص PCB های سفارشی تکیه کنند.بهینه سازی فرآیند تولید و زمان به بازار.

در نهایت، صنعت خودرو، با تغییر به سمت وسایل نقلیه الکتریکی و خودکار، برای مدیریت سیستم های الکترونیکی پیچیده، به PCB های چند لایه متکی است.,دوام ارائه شده توسط پایان هایی مانند OSP و توانایی پشتیبانی از لایه های مس سنگین PCB های چند لایه را به یک جزء جدایی ناپذیر در چشم انداز الکترونیک خودرو تبدیل می کند.

در نتیجه، فرصت ها و سناریوهای کاربرد برای PCB های چند لایه متنوع و همیشه در حال گسترش هستند.همراه با طیف وسیعی از گزینه های پایان سطح و راحتی یک سرویس یک توقف OEM، PCB های چند لایه را به عنوان یک جزء ضروری در پیشرفت فناوری الکترونیک در سراسر صنایع قرار می دهد.

سفارشی سازی:

خدمات:یک توقف خدمات OEM برای تولید سفارشی PCB چند لایه، اطمینان از تمام الزامات شما از طراحی تا تحویل برآورده می شود.

ضخامت مس:گزینه های انعطاف پذیر از 0.5 اونس تا 6 اونس برای پذیرش ظرفیت های مختلف و نیازهای دوام فعلی.

لایه ها:ارائه طیف گسترده ای از لایه ها برای PCB شما، از 4 تا 22 لایه، از جمله پیچیده 18 لایه PCB و تراکم بالا 20 لایه PCB.

حداقل اندازه سوراخ:حفاری دقیق با حداقل اندازه سوراخ 0.2mm برای طرح های PCB چند لایه پیچیده و با کیفیت بالا.

بسته بندی:بسته بندی خلاء امن با جعبه کارتن تا اطمینان حاصل شود که PCB های شما در حالت کامل، آماده استفاده فوری می شوند.

پشتیبانی و خدمات:

بورد PCB چند لایه ما با دقت طراحی شده و برای دوام ساخته شده است.تیم پشتیبانی فنی ما برای کمک به شما حاضر استما خدمات پشتیبانی جامع را ارائه می دهیم تا اطمینان حاصل شود که PCB Multilayer Board شما به طور بهینه کار می کند.

خدمات پشتیبانی فنی ما شامل:

• کمک به رفع مشکل برای کمک به شناسایی و حل هر گونه مشکلی که ممکن است با صفحه PCB چند لایه خود تجربه کنید.
• اسناد و منابع دقیق محصول که شما را از طریق مشخصات، قابلیت ها و دستکاری مناسب PCB شما راهنمایی می کند.
• نکات مفید و بهترین شیوه های نگهداری برای اطمینان از طول عمر و قابلیت اطمینان محصول شما.
• راهنمای طراحی و طرح بندی برای به حداکثر رساندن عملکرد صفحه PCB چند لایه خود را در برنامه های خاص خود را.
• به روز رسانی نرم افزار و پشتیبانی نرم افزار برای بهبود عملکرد و اضافه کردن ویژگی های جدید به محصول شما.

لطفاً توجه داشته باشید که پشتیبانی محصول ما خسارات ناشی از سوء استفاده، غفلت یا اصلاحات تایید نشده توسط شرکت ما را پوشش نمی دهد.همیشه دستورالعمل های توصیه شده برای استفاده و نگهداری را دنبال کنید.

هدف ما این است که به شما کمک کنیم تا صفحه PCB چند لایه تان به بهترین شکل کار کند.لطفا به بخش خدمات مشتری مراجعه کنید (اطلاعات تماس حذف شده)ما متعهد به ارائه خدمات استثنایی و پشتیبانی به تمام مشتریان خود هستیم.
