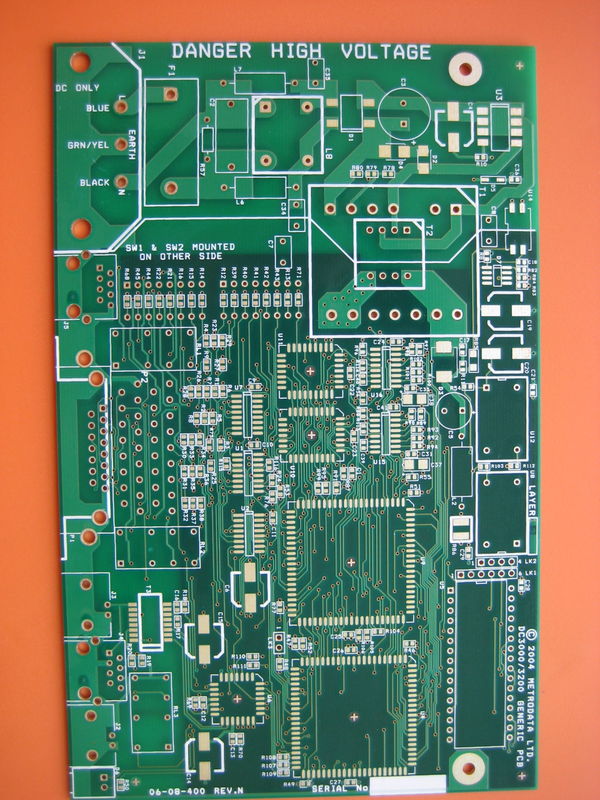

نمونه اولیه PCB بدون سرب ROHS Quick Turn 5 روز Turn 4 - نمونه های لایه

نمونه اولیه PCB بدون سرب ROHS سریع 5 روز دور 4 - نمونه های لایه

توضیحات محصول:

صفحه PCB چند لایه ای یک محصول پیشرفته و پیچیده است که برای کاربردهای مختلف طراحی شده است که عملکرد بالا، قابلیت اطمینان و دقت را می طلبد.,از ۴ تا ۲۲، این محصول قادر به پذیرفتن پیچیده ترین و متراکم ترین طرح ها است، اطمینان حاصل می کند که می تواند نیازهای حتی پیچیده ترین دستگاه های الکترونیکی را برآورده کند.این صفحه چاپی چند لایه ای قابلیت های متنوعی و کاربردی را ارائه می دهد که توسط PCB های تک یا دو لایه ای قابل مقایسه نیست.

یکی از جالب ترین ویژگی های صفحه PCB چند لایه، حداکثر اندازه پنل آن است که به اندازه 600mm در 1200mm می رسد.این قابلیت اندازه بزرگ اجازه می دهد تا طراحی های مدار بزرگتر را بدون به خطر انداختن کیفیت یا یکپارچگی مدار پذیرفته شوداین ویژگی به ویژه برای برنامه هایی که به مدارهای گسترده نیاز دارند و اندازه محدود هستند مفید است، زیرا به طراحان آزادی ایجاد بدون محدودیت می دهد.

هر لایه از PCB Multilayer Board با دقت و دقت ساخته شده است.بسته به پیچیدگی و الزامات دستگاه الکترونیکیپیکربندی 10 لایه PCB یک انتخاب محبوب برای دستگاه های معتدل پیچیده است، که تعادل مطلوب بین ضخامت صفحه، فضا برای مسیریابی و عملکرد الکتریکی را فراهم می کند.برای کاربردهای پیشرفته تر، پیکربندی 16 لایه PCB حتی تراکم مسیریابی بیشتر و یکپارچگی سیگنال بهتر را ارائه می دهد، که برای طرح های با سرعت بالا یا فرکانس بالا ضروری است.

ماده مورد استفاده در ساخت این تخته های چند لایه ترکیبی از RO4003C و Tg170 FR-4 شیشه اپوکسی است.این انتخاب مواد ترکیبی تضمین می کند که تخته ها نه تنها با دوام هستند بلکه دارای ثبات حرارتی و خاصیت عایق الکتریکی عالی هستندمواد RO4003C به دلیل از دست دادن دی الکتریک پایین شناخته شده است که آن را برای کاربردهای فرکانس بالا ایده آل می کند.در حالی که Tg170 FR-4 یکپارچگی ساختاری و مقاومت گرما مورد نیاز برای مقاومت در برابر استرس های حرارتی جوش و کار در دمای بالا را فراهم می کند.

در مورد اندازه ، PCB Multilayer Board می تواند متناسب با نیازهای خاص برنامه مشتری باشد.عدم وجود یک اندازه از پیش تعریف شده اجازه می دهد تا برای یک سطح سفارشی سازی است که ضروری برای ایجاد تخته هایی که کاملا متناسب با ابعاد مورد نیاز از محصول نهاییاین که آیا طراحی برای یک راه حل جمع و جور و صرفه جویی در فضا یا یک طرح بزرگ و پیچیده است، PCB Multilayer Board می تواند با مشخصات دقیق تولید شود.

استفاده از تخته های چاپی چند لایه ای مانند این به طور فزاینده ای در الکترونیک مدرن که در آن عملکرد، فضا و وزن در اولویت هستند، مهم است. با چندین لایه از مسیرهای رسانا،این تخته ها انعطاف پذیری بیشتری در طراحی را فراهم می کنند، اجازه می دهد تا ارتباطات پیچیده تر و توانایی قرار دادن قطعات بیشتری در یک فضای تنگتر. علاوه بر این، خواص الکتریکی ذاتی صفحه های چند لایه،مانند حفاظت EMI بهبود یافته و یکپارچگی سیگنال، آنها را انتخاب عالی برای برنامه های الکترونیکی حساس یا با سرعت بالا می کند.

به طور کلی، صفحه PCB چند لایه محصولی است که اوج طراحی و تولید PCB را به تصویر می کشد. توانایی آن برای پشتیبانی از هر جا از 4 تا 22 لایه، اندازه پانل بزرگ،مواد با کیفیت بالا، و ابعاد قابل تنظیم آن را به یک انتخاب ایده آل برای طیف گسترده ای از برنامه های کاربردی تبدیل می کند.اين محصول مطمئنم با عملکرد و امنيت استثنائي اش از انتظارات شما فراتر خواهد رفت.

ویژگی ها:

• نام محصول: صفحه PCB چند لایه ای
• ضخامت مس: 0.5 اونس-6 اونس
• حداقل اندازه سوراخ: 0.2mm
• اندازه: قابل سفارشی سازی برای پذیرش PCB های 18 لایه و PCB های 12 لایه
• وزن مس: 12 اونس
• گزینه های پایان دادن به سطح:
  • HASL (تعادل جوش هوا گرم)
  • طلا غوطه ور
  • قوطی غوطه ور
  • نقره غوطه ور
  • انگشت طلایی
  • OSP (محافظه کننده های آلی برای جوش)
• طراحی شده برای مدارهای پیچیده، مناسب برای کاربردهای چند لایه PWB

پارامترهای فنی:

کاربردها:

PCB های 14 لایه ای، که به عنوان برد های مداری چاپی چند لایه نیز شناخته می شوند، یک شگفتی تکنولوژیکی هستند، که مدار های الکترونیکی پیچیده را در فضاهای فشرده تسهیل می کنند.این تخته ها با طیف قابل توجهی از ضخامت 0.2mm-6.0mm، برای پاسخگویی به نیازهای مختلف محصول،از دستگاه های بسیار نازک به کاربردهای قوی تر که نیاز به تخته های ضخیم تر برای یکپارچگی ساختاری یا لایه های اضافی برای مدارهای پیچیده دارند.

یکی از ویژگی های قابل توجه صفحه PCB چند لایه گزینه های پایان سطح آن است. با پایان مانند HASL، غوطه ور شدن طلا، غوطه ور شدن لاستان، غوطه ور شدن نقره، انگشت طلا، و OSP،این PCB ها قابلیت سولدر شدن بسیار خوبی دارند.، مقاومت در برابر خوردگی، و مناسب برای قطعات باریک هستند، اطمینان از اتصال قابل اعتماد در طرح های چگالی بالا.این درمان های سطحی همچنین طول عمر صفحه را افزایش می دهد و عملکرد آنها را در محیط های خشن افزایش می دهد.

اپوکسی شیشه ای مورد استفاده در این صفحه های مدار چاپی چند لایه، یعنی RO4003C + Tg170 FR-4، گواهی ماندگاری و قابلیت اطمینان آنها است.دمای انتقال شیشه ای بالا (Tg) به این معنی است که تخته ها می توانند بدون تغییر شکل یا کاهش عملکرد در برابر دمای بالاتر مقاومت کنند، که آنها را برای کاربردهایی با بار گرمایی قابل توجهی مانند منابع برق یا الکترونیک خودرو ایده آل می کند.

یکی دیگر از ویژگی های مهم این تخته ها استفاده از فناوری نصب سطح (SMT) است. PCB های چند لایه با SMT یک فرآیند تولید ساده تر را ارائه می دهند.اجازه می دهد تا مونتاژ خودکار و اندازه های کوچکتر قطعاتاین فناوری برای الکترونیک مدرن که فضای زیادی دارد و تراکم بالای قطعات مورد نیاز است ضروری است.

دقت این PCB ها با حداقل اندازه سوراخ 0.2 میلی متر، که امکان ادغام اجزای باریک و اتصالات متقابل با چگالی بالا را فراهم می کند، بیشتر برجسته می شود.این قابلیت برای کاربردهایی مانند تجهیزات مخابراتی بسیار مهم است.، دستگاه های پزشکی و فناوری هوافضا که در آن دقت و کوچک سازی بسیار مهم است.

فرصت های کاربردی برای صفحه مدار چاپی چند لایه بسیار گسترده است، از الکترونیک مصرفی، که در آن تقاضا برای دستگاه های جمع و جور و کارآمد به طور مداوم در حال رشد است،به بخش های صنعتی و خودرو که به اجزای قوی و قابل اعتماد نیاز دارندآنها همچنین در عرصه محاسبات و سرورهای با سرعت بالا شایع هستند، جایی که لایه های متعدد برای پذیرش مدارهای پیچیده مورد نیاز برای پردازش داده های با سرعت بالا لازم است.

در نتیجه، صفحه PCB چند لایه ای یک قطعه متنوع و ضروری در صنعت الکترونیک امروز است. ضخامت متنوع، درمان های سطح پیشرفته، اپوکسی شیشه ای با کیفیت بالا،گنجاندن SMT، و دقت سوراخ خوب آن را مناسب برای طیف گسترده ای از برنامه های کاربردی است که بالاترین استانداردهای عملکرد و قابلیت اطمینان را تقاضا می کند.

سفارشی سازی:

خدمات سفارشی سازی صفحه PCB چند لایه ما به طیف گسترده ای از الزامات پاسخ می دهد، اطمینان حاصل می کند که مشخصات شما با دقت و کیفیت برآورده می شود.ما یک رویکرد OEM سرویس یک توقف برای رسیدگی به تمام جنبه های نیازهای PCB شما ارائه می دهیم.

ما مي تونيم حداقل اندازه سوراخ را به اندازه 0.2 ميلي متر به دست آوريم و دقت لازم را براي طرح هاي پيچيده و چگالي بالا فراهم کنيمشما می توانید وزن ایده آل را برای مطابقت با نیازهای الکتریکی و نیازهای دوام انتخاب کنید.

ضخامت تخته نیز قابل تنظیم است، از 0.2 میلی متر نازک تا 6.0 میلی متر قوی، برای انواع کاربردهای مختلف و اطمینان از اینکه تخته شما به طور کامل در محصول شما قرار می گیرد.تعداد لایه برای PCB ما می تواند از 4 لایه تا 22 لایه سفارشی شوداز مدار ساده تا سیستم های بسیار پیچیده پشتیبانی می کند.

در میان تخصص های ما 14 لایه PCB و 18 لایه PCB است که تعادل عالی عملکرد و اندازه را برای برنامه های الکترونیکی پیشرفته فراهم می کند.آیا شما به دنبال 14 لایه PCB یا حتی پیچیده تر 18 لایه PCB، خدمات ما برای پاسخگویی به سخت ترین الزامات PCB چند لایه ای شما طراحی شده است.

پشتیبانی و خدمات:

صفحه PCB چند لایه ما با پشتیبانی و خدمات فنی جامع پشتیبانی می شود تا اطمینان حاصل شود که رضایت شما و عملکرد مطلوب محصول شما تضمین می شود.تیم ما از کارشناسان متعهد به ارائه کمک با هر گونه سوالات فنی شما ممکن است در مورد طراحی، مشخصات و عملکرد PCB.

پشتیبانی ما به رفع هر گونه مشکلاتی که ممکن است در طول نصب یا کار با صفحه PCB چند لایه شما روبرو شوید، گسترش می یابد.ما راهنمای مفصل در مورد چگونگی بهترین ادغام PCB ما را به سیستم خود را برای حداکثر کارایی و قابلیت اطمینان ارائه می دهیم.

برای اطمینان از طول عمر و دوام PCB شما، ما نکات نگهداری مفید و بهترین شیوه های مراقبت را ارائه می دهیم.خدمات ما همچنین شامل به روز رسانی در مورد آخرین نرم افزار و مشاوره در مورد ارتقا برای افزایش قابلیت های خود را از PCB Multilayer Board.

برای نیازهای پشتیبانی پیچیده تر یا پروژه خاص، تیم ما آماده همکاری با شما برای پیدا کردن راه حل های سفارشی متناسب با نیازهای منحصر به فرد شما است.ما تلاش می کنیم تا پشتیبانی پاسخگو و فعالانه ای را برای حفظ عملیات شما انجام دهیم.

لطفا توجه داشته باشید که در حالی که ما هدف ارائه پشتیبانی گسترده است، خدمات ما شامل تعمیر فیزیکی یا تعویض قطعات آسیب دیده خارج از شرایط ضمانت نیست.ما تمام کاربران را تشویق به بررسی سیاست های گارانتی و خدمات که همراه با خرید خود را PCB چند لایه برای اطلاعات دقیق در مورد پوشش و استثناء.
