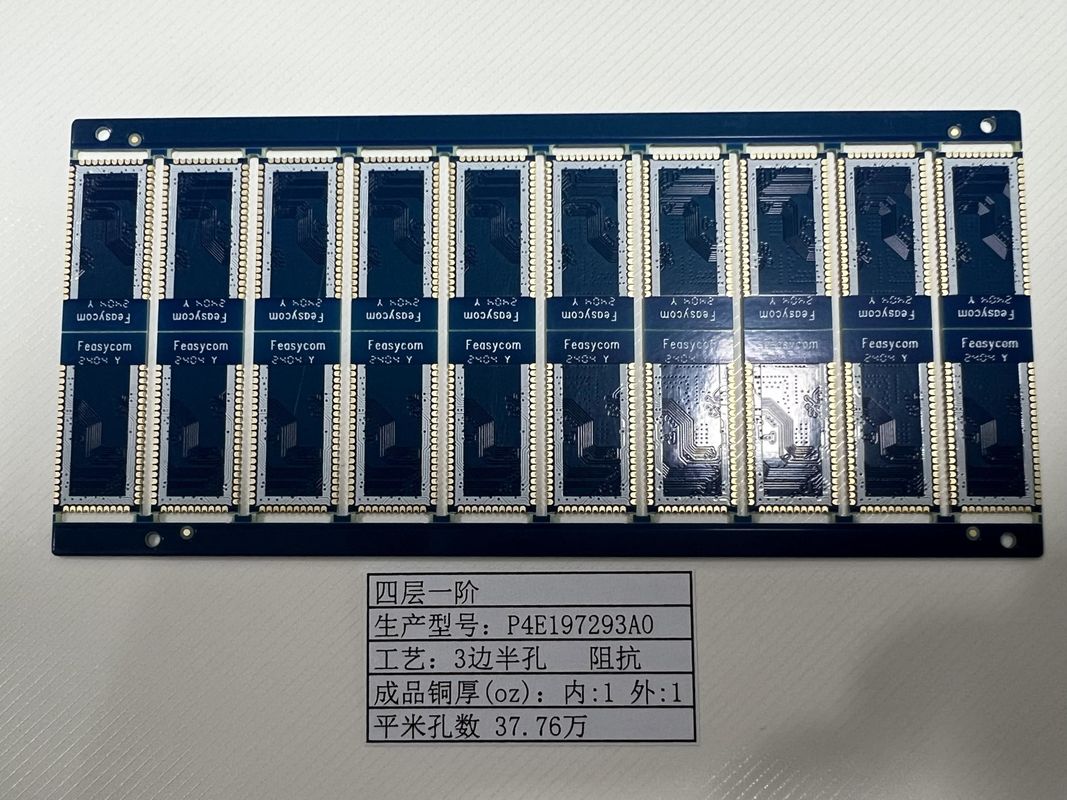

4L 6L HDI PCB با تراکم بالا با کنترل مقاومت نیمه سوراخ

برد مدار چاپی با چگالی بالا 4 لایه / برد مدار چاپی HDI با کنترل امپدانس و سوراخ نیمه BGA با چگالی بالا

توضیحات محصول:

برد مدار چاپی HDI نشان‌دهنده اوج فناوری مدرن بردهای مدار چاپی (PCB) است که به تقاضای فزاینده برای اجزای الکترونیکی فشرده، پرسرعت و کارآمد پاسخ می‌دهد. HDI که مخفف High Density Interconnect (اتصال دهنده با چگالی بالا) است، فناوری است که امکان عملکرد بیشتر را در فضای کوچکتر فراهم می‌کند، عاملی حیاتی در توسعه آخرین لوازم الکترونیکی مصرفی، دستگاه‌های پزشکی و ابزارهای ارتباطی. این محصول به طور خاص برای ادغام یکپارچه با مبدل‌های HD SDI، تکمیل برنامه‌های کاربردی PCB پرسرعت و پشتیبانی از آخرین ماژول‌های حافظه، مانند DDR4 PCB طراحی شده است.

برد مدار چاپی HDI با داشتن اندازه سوراخ چشمگیر 0.1 میلی‌متر که از طریق حفاری دقیق لیزری به دست آمده است، سطح جزئیات و چگالی اجزایی را که با روش‌های حفاری سنتی امکان‌پذیر نیست، فراهم می‌کند. این اندازه سوراخ ریز به ویژه برای کاربردهایی که نیاز به تعداد زیادی اتصال دهنده در یک فضای محدود دارند، مانند مبدل‌های HD SDI که برای انتقال سیگنال‌های ویدیویی با کیفیت بالا در فواصل طولانی بدون افت کیفیت استفاده می‌شوند، مفید است.

از نظر وضوح مسیر، برد مدار چاپی HDI حداقل عرض و فاصله مسیر 3/3 میل (0.003 اینچ) را ارائه می‌دهد، مشخصاتی که مناسب بودن برد را برای برنامه‌های کاربردی PCB پرسرعت نشان می‌دهد. این هندسه مسیر ریز در کاهش افت سیگنال و تداخل متقابل نقش اساسی دارد و در نتیجه یکپارچگی سیگنال را در فرکانس‌های بالا تضمین می‌کند. این سطح از دقت برای عملکرد DDR4 PCB که با نرخ داده بالا کار می‌کنند و به طرح‌بندی دقیقی برای حفظ یکپارچگی سیگنال نیاز دارند، ضروری است.

ضخامت برد مدار چاپی HDI را می‌توان در محدوده وسیعی از 0.2 میلی‌متر تا 6.00 میلی‌متر (8 میل تا 126 میل) سفارشی کرد. این تطبیق‌پذیری به برد اجازه می‌دهد تا با الزامات برنامه‌های کاربردی مختلف، از باریک‌ترین دستگاه‌های قابل حمل گرفته تا تجهیزات صنعتی قوی‌تر، سازگار شود. یک برد نازک‌تر می‌تواند برای لوازم الکترونیکی قابل حمل مفید باشد، در حالی که یک برد ضخیم‌تر ممکن است به دلیل استحکام ساختاری بهبود یافته در محیط‌های چالش‌برانگیز انتخاب شود.

حداقل اندازه سوراخ 0.15 میلی‌متر یکی دیگر از ویژگی‌هایی است که قابلیت‌های وضوح بالای برد مدار چاپی HDI را برجسته می‌کند. این ویژگی امکان قرار دادن ویاهای کوچکتر را فراهم می‌کند که در طراحی PCB های چند لایه حیاتی هستند. این ویاهای کوچک امکان اتصال لایه‌های متعدد را فراهم می‌کنند و فضا را به حداکثر می‌رسانند و عملکرد را بهبود می‌بخشند، که به ویژه در حوزه مبدل‌های HD SDI که دقت و قابلیت اطمینان در آنها بسیار مهم است، مفید است.

کنترل امپدانس یک ویژگی ضروری برد مدار چاپی HDI است که تضمین می‌کند PCB امپدانس ثابتی را در سراسر مدار حفظ می‌کند. این امر در برنامه‌های کاربردی PCB پرسرعت که تغییرات امپدانس می‌تواند منجر به بازتاب سیگنال و از دست دادن یکپارچگی سیگنال شود، از اهمیت بالایی برخوردار است. قابلیت کنترل امپدانس همچنین برای DDR4 PCB ها حیاتی است، زیرا این ماژول‌های حافظه برای کار در حداکثر کارایی و پایداری به امپدانس ثابت نیاز دارند.

به طور خلاصه، برد مدار چاپی HDI یک راه حل پیشرفته است که برای الکترونیک با کارایی بالا مهندسی شده است. سازگاری آن با مبدل‌های HD SDI، مناسب بودن برای برنامه‌های کاربردی PCB پرسرعت و طراحی بهینه شده برای DDR4 PCB ها، آن را به گزینه‌ای ایده‌آل برای پروژه‌هایی تبدیل می‌کند که به بالاترین استانداردها در دقت، قابلیت اطمینان و کارایی نیاز دارند. با ویژگی‌هایی مانند اندازه سوراخ 0.1 میلی‌متری حفاری شده با لیزر، حداقل مسیر 3/3 میل، ضخامت برد قابل سفارشی‌سازی، حداقل اندازه سوراخ 0.15 میلی‌متر و کنترل امپدانس، برد مدار چاپی HDI در خط مقدم فناوری PCB قرار دارد و آماده پاسخگویی به نیازهای چالش‌برانگیزترین طرح‌های الکترونیکی است.

ویژگی‌ها:

• نام محصول: برد مدار چاپی HDI
• تست:
  • 100% تست الکترونیکی
  • اشعه ایکس
• درخواست ویژه:
  • سوراخ نیمه
  • BGA 0.25 میلی‌متر
• الزامات ویژه: سوکت لامپ
• کنترل امپدانس: بله
• حداقل اندازه سوراخ: 0.15 میلی‌متر
• سازگار با برنامه‌های کاربردی مبدل HD SDI
• فناوری اتصال دهنده با چگالی بالا برای برد مدار چاپی HDI

پارامترهای فنی:

کاربردها:

برد مدار چاپی HDI یا بردهای مدار چاپی اتصال دهنده با چگالی بالا، پیشرفت قابل توجهی در فناوری برد مدار چاپی محسوب می‌شوند. با استفاده از بهترین مواد مانند FR4 IT180، بردهای مدار چاپی HDI مانند بردهای HDI 4 لایه 1+N+1 برای پاسخگویی به الزامات سختگیرانه الکترونیک مدرن طراحی شده‌اند. 4L به معنای برد مدار چاپی چهار لایه است، در حالی که 1+N+1 ساختار یک لایه، سپس یک لایه داخلی (N) و در نهایت یک لایه دیگر را نشان می‌دهد که طراحی پیچیده را که توسط فرآیندهای تولید برد مدار چاپی HDI امکان‌پذیر شده است، به نمایش می‌گذارد.

یکی از ویژگی‌های حیاتی این بردهای مدار چاپی HDI ضخامت برد آنهاست که از 0.2 میلی‌متر نازک تا 6.00 میلی‌متر (8 میل تا 126 میل) ضخیم متغیر است. این تطبیق‌پذیری تضمین می‌کند که بردهای مدار چاپی HDI می‌توانند در طیف گسترده‌ای از کاربردها، از ظریف‌ترین پوشیدنی‌ها گرفته تا الکترونیک‌های قوی‌تر و با توان بالا، ادغام شوند. علاوه بر این، اطمینان از کنترل امپدانس، یکپارچگی سیگنال را در فرکانس‌های مختلف تضمین می‌کند، که در طرح‌های پرسرعت امری غیرقابل مذاکره است.

مناسبت‌ها و سناریوهای کاربردی برای بردهای مدار چاپی HDI متنوع هستند و صنایع و فناوری‌های متعددی را در بر می‌گیرند. در حوزه الکترونیک مصرفی، بردهای مدار چاپی HDI ستون فقرات گوشی‌های هوشمند، تبلت‌ها و لپ‌تاپ‌ها هستند، جایی که فضا محدود است و کارایی در اولویت قرار دارد. کوچک‌سازی اجزا همراه با الزامات سرعت بالا، بردهای مدار چاپی HDI را به انتخابی ضروری برای تولیدکنندگانی تبدیل می‌کند که قصد تولید دستگاه‌های شیک و در عین حال قدرتمند را دارند.

در بخش مخابرات، بردهای مدار چاپی HDI عملکرد روترها و سوئیچ‌های پیچیده و چند لایه را که هسته زیرساخت اینترنت ما را تشکیل می‌دهند، امکان‌پذیر می‌سازند. توانایی پشتیبانی از تعداد زیادی اتصال در یک فضای محدود، ضمن حفظ یکپارچگی سیگنال، دلیل اصلی استفاده از بردهای مدار چاپی HDI در این صنعت است. به طور مشابه، در زمینه الکترونیک پزشکی، دقت و قابلیت اطمینان ارائه شده توسط بردهای مدار چاپی HDI در دستگاه‌های حیاتی مانند ضربان‌سازها و سیستم‌های تصویربرداری مورد استفاده قرار می‌گیرد، جایی که عملکرد مداوم می‌تواند تفاوت بین زندگی و مرگ را رقم بزند.

صنایع خودرو و هوافضا، که در آنها شرایط شدید و نیاز به قابلیت اطمینان و کوچک‌سازی همگرا می‌شوند، نیز از ویژگی‌های بردهای مدار چاپی HDI بهره‌مند می‌شوند. اتصالات با چگالی بالا، استحکام لازم را فراهم می‌کنند و سیستم‌های الکترونیکی پیچیده مورد استفاده در وسایل نقلیه و هواپیماهای مدرن را امکان‌پذیر می‌سازند. علاوه بر این، کاربردهای دفاعی که در آنها استحکام و قابلیت‌های پیشرفته فناوری ضروری است، اغلب از بردهای مدار چاپی HDI برای اطمینان از عملکرد و دوام سیستم‌های الکترونیکی خود استفاده می‌کنند.

در هر یک از این کاربردها، برد مدار چاپی HDI به دلیل توانایی خود در تسهیل معماری‌های الکترونیکی پیشرفته ضمن حفظ ابعاد فشرده، به عنوان یک جزء حیاتی برجسته می‌شود. چه در محیط پرخطر هوافضا، چه در دنیای وابسته به دقت فناوری پزشکی، یا در لوازم الکترونیکی مصرفی که روزانه استفاده می‌کنیم، بردهای مدار چاپی HDI قهرمانان گمنامی هستند که جهش‌های فناوری زمان ما را ممکن می‌سازند.

سفارشی‌سازی:

خدمات سفارشی‌سازی برد مدار چاپی با چگالی بالا ما نیازهای خاص شما را برآورده می‌کند و تضمین می‌کند که بردهای مدار چاپی HDI شما بالاترین استانداردهای کیفیت را داشته باشند. با گزینه‌هایی برای درخواست ویژه، می‌توانیم فناوری سوراخ نیمه را ادغام کرده و BGA 0.25 میلی‌متری را برای قرارگیری دقیق قطعات تطبیق دهیم. ماده خام مورد استفاده FR4 IT180 قابل اعتماد است که دوام حرارتی عالی و استحکام مکانیکی را برای برنامه‌های کاربردی برد مدار چاپی پرسرعت شما تضمین می‌کند.

ما همچنین کنترل امپدانس را برای حفظ یکپارچگی سیگنال در برد مدار چاپی HDI شما ارائه می‌دهیم که برای مدارهای پرسرعت ضروری است. قابلیت‌های ما شامل حفظ حداقل مسیر 3/3 میل است که دقت خط ظریف مورد نیاز برای طرح‌های مدار پیچیده را در اختیار شما قرار می‌دهد. علاوه بر این، سفارشی‌سازی محصول ما امکان پیکربندی لایه برد تا 6 لایه را فراهم می‌کند و به ما امکان می‌دهد تا نیازهای برد مدار چاپی با چگالی بالا و چند لایه شما را پشتیبانی کنیم.

پشتیبانی و خدمات:

محصول برد مدار چاپی HDI با پشتیبانی فنی و خدمات جامع ارائه می‌شود تا رضایت و موفقیت شما را با محصول ما تضمین کند. پشتیبانی ما شامل طیف کاملی از خدمات از عیب‌یابی محصول، بهینه‌سازی عملکرد، تا راهنمایی در مورد بهترین شیوه‌ها برای طراحی و پیاده‌سازی است.

تیم پشتیبانی فنی ما در تمام جنبه‌های فناوری برد مدار چاپی HDI تبحر دارد و می‌تواند در توصیه‌های پشته، انتخاب مواد و درک محدودیت‌های تولید کمک کند. آنها مجهز هستند تا به شما در حل هرگونه مشکلی که ممکن است در طول فرآیندهای طراحی، آزمایش یا مونتاژ با آن روبرو شوید، کمک کنند.

علاوه بر عیب‌یابی، ما همچنین خدمات پیشرفته‌ای مانند تجزیه و تحلیل یکپارچگی سیگنال و مشاوره مدیریت حرارتی را برای اطمینان از عملکرد کارآمد و قابل اعتماد برد مدار چاپی HDI شما در تمام شرایط ارائه می‌دهیم. هدف ما کمک به شما برای به حداکثر رساندن عملکرد و طول عمر محصولتان است.

ما به طور مداوم منابع پشتیبانی خود را بهبود می‌بخشیم، از جمله مستندات دقیق، سوالات متداول و راهنماهای فنی که برای کمک به شما در پیمایش چالش‌ها و سوالات رایج مربوط به بردهای مدار چاپی HDI در دسترس هستند.

لطفاً توجه داشته باشید که پشتیبانی فنی و خدمات ما در ساعات کاری عادی در دسترس هستند و مشمول شرایط و ضوابط خدمات ما می‌باشند. ما متعهد هستیم که پشتیبانی لازم را برای تجربه‌ای بی‌نقص با محصول برد مدار چاپی HDI خود به شما ارائه دهیم.
