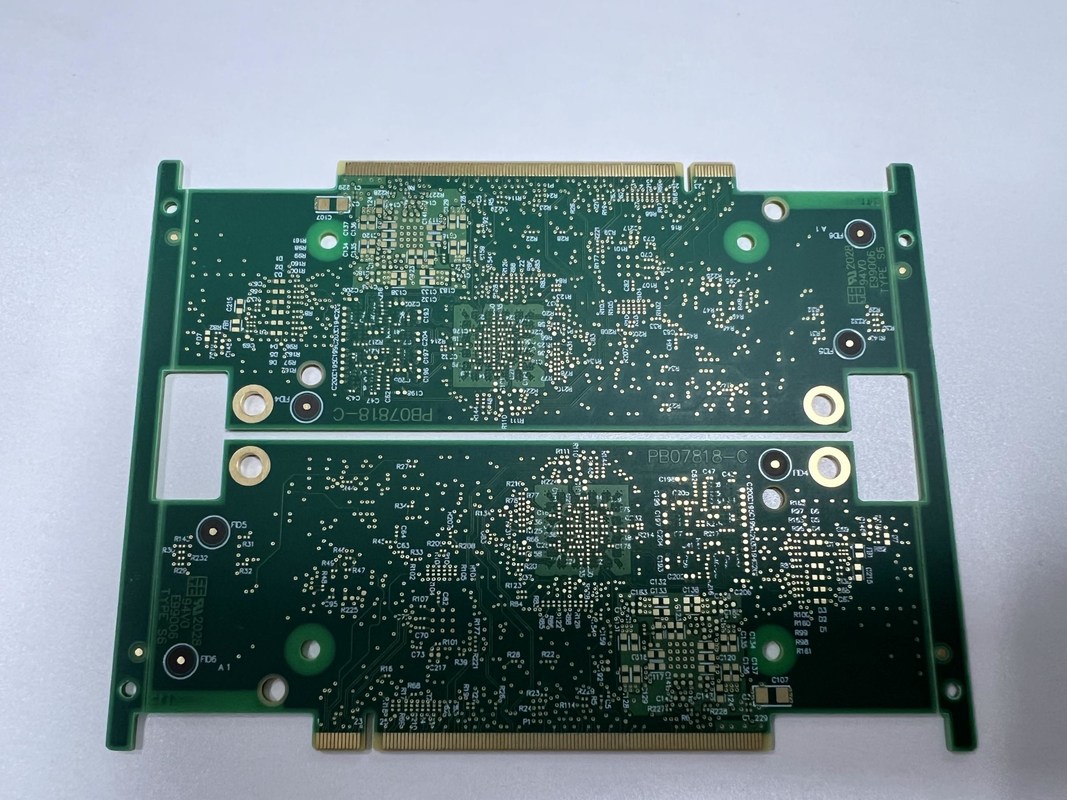

صفحه مدار چاپی HDI برای الکترونیک

توضیحات محصول:

PCB HDI (بورد مدار چاپی با تراکم بالا) پیشروی تکنولوژی PCB را نشان می دهد.که تمرکز بر ارائه بیشترین تراکم قطعات و ارتباطات در یک طراحی فشرده و کارآمد استPCB های HDI برای کاربردهای الکترونیکی پیچیده ای که فضای زیادی دارند و الزامات عملکردی سختگیرانه هستند، ایده آل هستند.هیئت مدیره PCB HDI در ارائه عملکرد الکتریکی بی نظیر و قابلیت اطمینان در یک بسته بسیار متراکم برجسته است.

از مواد خام FR4 IT180 با کیفیت بالا ساخته شده است، این PCB HDI برای مقاومت در برابر استرس های حرارتی و مکانیکی در کاربردهای الکترونیکی مورد نیاز طراحی شده است.مواد FR4 IT180 مقاومت حرارتی عالی دارند، قدرت مکانیکی و ثبات ابعادی، باعث می شود که این یک انتخاب ترجیح داده شده برای PCB های HDI با قابلیت اطمینان بالا باشد.این ماده نه تنها قوی است بلکه دارای ثابت دی الکتریک پایین و فاکتور تبعید است، که عملکرد الکتریکی برتر برای محصول PCB HDI نهایی را تضمین می کند.

از نظر طراحی ، این صفحه دارای پیکربندی 6 لایه (6L) است که فضای کافی برای مدارهای پیچیده را فراهم می کند در حالی که مشخصات باریک را حفظ می کند.این طراحی چند لایه اجازه می دهد تا یک مسیر پیچیده تر از سیگنال ها و توزیع قدرت در سراسر PCB HDI، بهبود عملکرد کلی آن و امکان ادغام قابلیت های بیشتر در یک فاکتور فرم کوچکتر.ساختار 6 لایه گواهی توانایی تکنولوژی HDI برای دستیابی به چگالی بیشتر مدار و بهبود یکپارچگی سیگنال است.

یکی از مهمترین جنبه های یک PCB HDI نسبت ابعاد آن است و این صفحه خاص دارای نسبت ابعاد قابل توجه 10 است:1نسبت ابعاد نسبت ضخامت PCB به قطر کوچکترین سوراخ حفاری است. نسبت ابعاد بالاتر نشان دهنده توانایی داشتن ویاس های کوچکتر در یک صفحه ضخیم است.که برای طرح های PCB با چگالی بالا بسیار مهم است.این نسبت ابعاد بالا نشان دهنده قابلیت های پیشرفته PCB HDI است که خطوط و فضاهای ظریف تر و همچنین استفاده از میکروویا را امکان پذیر می کند.که برای مینیاتوریزه شدن و چند لایه در طرح های با تراکم بالا ضروری هستند.

وقتی صحبت از دقت مدار می شود ، HDI PCB Board با حداقل ردی (min trace) مشخصات 3/3Mil برجسته می شود.این پهنای کوچک ردیابی و فاصله اجازه می دهد تا یک غلظت بالاتر از ردیابی در هر واحد منطقه، برای انتقال سیگنال با سرعت بالا و الگوهای مدار پیچیده ضروری است.طرح های الکترونیک با دقت بالا که نیاز به تحمل های تنگ و عملکرد الکتریکی استثنایی دارند.

به طور کلی ، هیئت مدیره PCB HDI نمونه ای از طراحی PCB پیشرفته است ، که دارای نسبت ابعاد بالا ، مواد خام برتر و مشخصات ردیابی دقیق است.ترکیبی از این ویژگی ها منجر به PCB تراکم بالا می شود که به سخت ترین الزامات دستگاه های الکترونیکی مدرن پاسخ می دهدبا ساخت قوی و طراحی پیچیده، PCB HDI برای بسیاری از کاربردهای مختلف، از الکترونیک مصرفی کوچک تا سیستم های صنعتی با عملکرد بالا مناسب است.با انتخاب این PCB HDI، طراحان و مهندسان توانمند می شوند تا مرزهای آنچه را که در کوچک سازی، عملکرد و عملکرد دستگاه های الکترونیکی امکان پذیر است، گسترش دهند.

ویژگی ها:

• نام محصول: HDI PCB Board
• کلمات کلیدی: اتصال دهنده تراکم بالا، HD SDI Converter، PCB تراکم بالا، PCB سرعت بالا
• اندازه سوراخ: 0.1mm لیزر سوراخ
• ضخامت تخته: 0.2mm-6.00mm (8mil-126mil)
• مواد خام: FR4 IT180
• نام PCB: 4L 1 + N + 1 HDI Board

پارامترهای فنی:

کاربردها:

هیئت مدیره PCB HDI (High Density Interconnector) ، با قابلیت های پیشرفته خود، برای پاسخگویی به انواع برنامه های کاربردی که نیاز به دقت بالا و کوچک سازی دارند، طراحی شده است.آن را به عنوان یک جزء جدایی ناپذیر در توسعه صفحه PCB با سرعت بالا ایستاده، جایی که حفظ یکپارچگی سیگنال و کاهش تداخل الکترومغناطیسی بسیار مهم است. HDI PCB Board، دارای یک سوراخ 0.1mm لیزر برای اندازه سوراخ، باعث افزایش تراکم قطعات می شود.که در دستگاه های الکترونیکی مدرن که فضای زیادی دارند، بسیار مهم است..

حداقل پهنای ردیابی HDI PCB و فاصله 3/3 میلی می شود که آن را به یک انتخاب ایده آل برای برنامه های کاربردی که نیاز به الگوهای پیچیده و انتقال سیگنال با سرعت بالا است.این تکنولوژی خط باریک از نیازهای رو به رشد برای عملکرد بیشتر و عملکرد در فاکتورهای فرم کوچکتر پشتیبانی می کندنسبت ابعاد ۱۰: ۱ توانایی آن را برای پشتیبانی از اجزای با تراکم بالا در حالی که قابلیت اطمینان و اتصال در مدارها را حفظ می کند، بیشتر تاکید می کند. حداقل اندازه سوراخ 0.کمک های 15 میلی متری برای دستیابی به سطح دقت مورد نیاز برای طرح های پیچیده.

هیئت مدیره PCB HDI همه کاره است و مکان خود را در کاربردهای مختلف PCB با سرعت بالا پیدا می کند.جایی که انتقال داده با سرعت بالا و وضوح سیگنال ضروری استدر بخش محاسبات ، HDI PCB Board برای لپ تاپ ها ، تبلت ها و سرورهایی که به مدارهای فشرده و با عملکرد بالا نیاز دارند ، ضروری است.صنایع هوافضا و خودرو نیز از قابلیت های PCB HDI بهره مند می شوند، از آنها در سیستم هایی که قابلیت اطمینان و عملکرد در شرایط شدید بسیار مهم است، استفاده می شود.

علاوه بر این، صفحه PCB HDI برای پاسخگویی به الزامات خاص یک سوکت لامپ طراحی شده است.دقت در اندازه سوراخ و قابلیت های ردیابی خوب اطمینان حاصل شود که هیئت مدیره می تواند محل اتصال های الکتریکی پیچیده مورد نیاز برای برنامه های کاربردی سوکت لامپ، که اغلب فشرده هستند و نیاز به مدیریت انرژی کارآمد دارند.

به طور خلاصه ، HDI PCB Board یک راه حل همه کاره و با عملکرد بالا برای کاربردهای مختلف PCB با سرعت بالا است.یا کاربردهای روشنایی صنعتی، HDI PCB Board دقت، قابلیت اطمینان و عملکرد مورد نیاز برای پاسخگویی به چالش های طراحی و عملکرد الکترونیکی مدرن را ارائه می دهد.

سفارشی سازی:

خدمات سفارشی سازی محصولات هیئت مدیره PCB HDI ما طیف وسیعی از الزامات تولید PCB HDI را برآورده می کند.ما اطمینان حاصل می کنیم که هر هیئت مدیره PCB HDI تحت آزمایش E-Testing و X-RAY 100٪ قرار می گیرد تا استاندارد های با کیفیت بالا را تضمین کند که انتظارات شما را برآورده می کندتوانایی های ما شامل تولید تخته های PCB HDI چند لایه ای از 4 تا 20 لایه است که برای پشتیبانی از مجمعات الکترونیکی پیچیده و جمع و جور مانند آنهایی که در برنامه های PCB DDR4 یافت می شوند طراحی شده است.

با استفاده از تکنولوژی حفاری دقیق پیشرفته، ما می توانیم حداقل اندازه سوراخ 0.15 میلی متر را به دست آوریم،امکان اتصال متقابل با تراکم بالا که برای کوچک سازی ضروری است بدون اینکه عملکرد را به خطر بیندازداستفاده از درجه بالا FR4 IT180 به عنوان مواد اولیه اطمینان حاصل می کند که HDI PCB بوردها با دوام و قابل اعتماد، با نسبت جنبه 10 است:1، مناسب برای طیف گسترده ای از کاربردهای دیجیتال با سرعت بالا، از جمله PCB های DDR4 است.

پشتیبانی و خدمات:

محصول HDI PCB Board با پشتیبانی فنی و خدمات جامع برای اطمینان از بالاترین سطح رضایت و عملکرد همراه است. پشتیبانی ما شامل مستندات دقیق محصول،کتابخانه منابع فنی، و دسترسی به پورتال پشتیبانی آنلاین ما. مشتریان همچنین می توانند از راهنمای رفع مشکل، ویدئوهای آموزشی،و بخش سوالات متداول برای حل سریع مسائل مشترک.

تیم پشتیبانی فنی اختصاصی ما در دسترس است تا مشاوره تخصصی و کمک به هر گونه سوالات یا چالش های مربوط به محصول را ارائه دهد.انتخاب مواد، و ملاحظات طرح برای کمک به افزایش عملکرد و قابلیت اطمینان برنامه های کاربردی PCB HDI شما.

علاوه بر کمک های فنی، ما طیف وسیعی از خدمات را برای حمایت از چرخه زندگی صفحه PCB HDI شما ارائه می دهیم. این شامل کنترل تجدید نظر، مدیریت چرخه زندگی،و پشتیبانی در پایان عمر برای اطمینان از اینکه محصول شما به روز است و با استانداردهای صنعت مطابقت داردتعهد ما به خدمات عالی تضمین می کند که شما پشتیبانی مورد نیاز خود را برای به حداکثر رساندن مزایای سرمایه گذاری در PCB HDI دریافت کنید.
